NN3013 KTN/SPW33

Подшипник

Внутренний диаметр (мм)

Ширина (мм)

Наружный диаметр (мм)

100

Вес (гр.)

663

Цена (руб.)

67 879

Цена: 67 879 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр отверстия

65 mm

Наружный диаметр

100 mm

Ширина

26 mm

Деталь подшипника

Подшипник в сборе

Количество рядов

Тип отверстия

Конусность 1:12

Сепаратор

Неметаллическое

Конструкция

Количество бортов на наружном кольце

Количество бортов на внутреннем кольце

Свободное фланцевое кольцо

Нет

Радиальный внутренний зазор

Допуск

Класс SP (SP)

Материал, подшипник

Подшипниковая сталь

Покрытие

Без

Уплотнение

Без

Смазочный материал

Нет

Возможность повторного смазывания

Кольцевая канавка и смазочные отверстия

Индикативный углеродный след продукции при производстве

2.39 kg CO2e

Номинальная динамическая грузоподъёмность

76.5 kN

Номинальная статическая грузоподъёмность

116 kN

Максимально достижимая частота вращения для условий смазывания пластичной смазкой

9 000 r/min

Максимально достижимая частота вращения для условий масловоздушного смазывания

10 000 r/min

Масса нетто изделия

0.663 kg

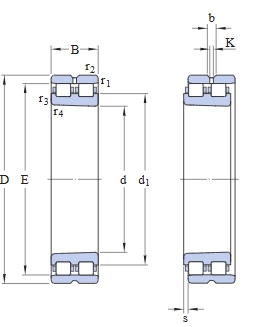

Диаметр отверстия

d 65 mm

Наружный диаметр

D 100 mm

Ширина

B 26 mm

Диаметр заплечика внутреннего кольца (тип NN)

d1 78.2 mm

Диаметр дорожки качения наружного кольца (тип NN)

E 91 mm

Ширина кольцевой смазочной канавки на наружном кольце

b 3.8 mm

Диаметр смазочного отверстия (в наружном кольце)

K 2 mm

Размер фаски наружного кольца

r1,2 min.1.1 mm

Размер фаски внутреннего кольца (подшипник с коническим отверстием)

r3,4 min.0.6 mm

Допустимое осевое смещение одного кольца подшипника относительно другого (все)

s max.1.5 mm

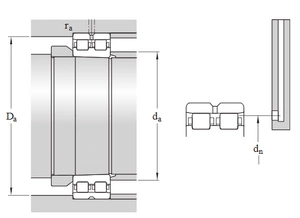

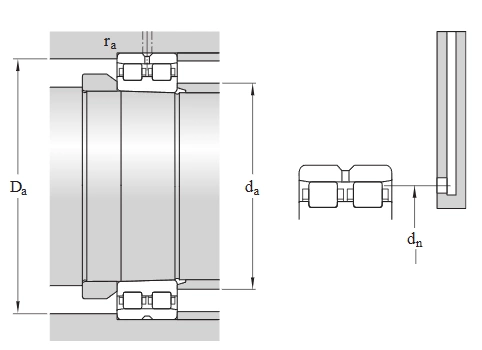

Диаметр опоры на валу

da min.71.5 mm

Диаметр опоры в корпусе

Da min.92 mm

Диаметр опоры в корпусе

Da max.93.5 mm

Радиус галтели

ra max.1 mm

Положение масляной форсунки (кроме исполнений с сепаратором TNHA)

dn 89.6 mm

Предел усталостной прочности Pu

13.7 kN

Контрольное количество смазки Gref

4.1 cm³

Статическая радиальная жёсткость (рекомендуемое значение)

1 450 N/µm
