Диаметр крепёжного болта
12 mm
Высота до центра (стационарный корпус)
47.6 mm
Общая ширина корпуса
45 mm
Расстояние между центрами отверстий под болты
126 mm
Ширина подшипника, всего
42.9 mm
Тип корпуса
Подушечный блок, нормальное основание
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал корпуса
Композитный материал SKF для производственных линий пищевых продуктов
Материал, подшипник
Нержавеющая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, многоступенчатое
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
Без
Номинальная динамическая грузоподъёмность
21.6 kN
Номинальная статическая грузоподъёмность
15.3 kN
Предельная частота вращения
3 200 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
0.718 kg
Соответствие стандарту
ISO с отклонениями габаритных размеров
Для конкретного применения
Для применения в пищевой промышленности

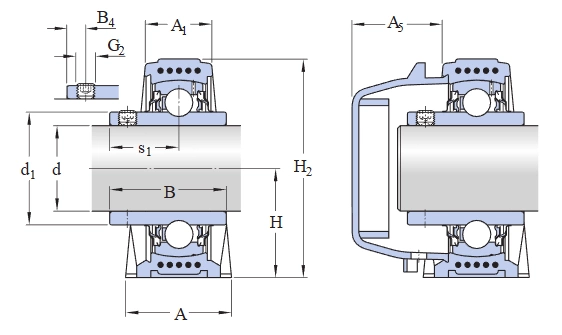

Диаметр отверстия
d 35 mm
Диаметр заплечика внутреннего кольца
d1 ≈46.1 mm
Ширина верхней части
A1 27 mm
Ширина, включая торцевую крышку
A5 32 mm
Ширина внутреннего кольца
B 42.9 mm
Общая ширина подшипника
B1 42.9 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 6 mm
Высота до центра сферического посадочного места
H 47.6 mm

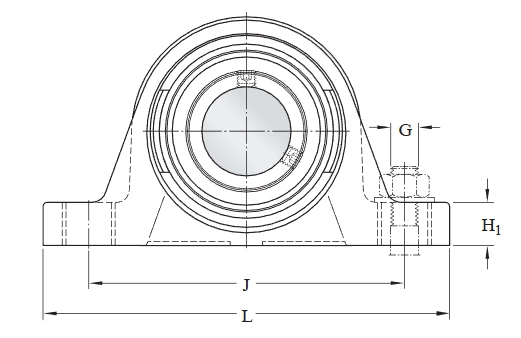

Расстояние между крепёжными болтами
J 126 mm
Максимальное расстояние между крепёжными болтами
J max.133 mm
Минимальное расстояние между крепёжными болтами
J min.119 mm
Диаметр отверстия для крепёжного болта
N 14.5 mm
Длина отверстия для крепёжного болта
N1 21.5 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 25.4 mm
Предел усталостной прочности Pu
0.655 kN
Установочный винт G2
G2 M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
12 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.5 in
