Диаметр крепёжного болта
12 mm
Высота до центра (стационарный корпус)
42.9 mm
Общая ширина корпуса
40 mm
Расстояние между центрами отверстий под болты
117.5 mm
Ширина подшипника, всего
38.1 mm
Тип корпуса
Подушкоблок, обычное основание
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Высокотемпературная сталь
Покрытие
Оцинкованный корпус и подшипники с покрытием фосфатом марганца
Уплотнение, подшипник
Защитные шайбы и маслоотражательные кольца с обеих сторон
Типы уплотнения
Бесконтактное
Смазочный материал
Твёрдый смазочный материал
Номинальная динамическая грузоподъёмность
19.5 kN
Номинальная статическая грузоподъёмность
11.2 kN
Предельная частота вращения
90 r/min
Максимальная рабочая температура
250 °C
Масса нетто изделия
1.1 kg

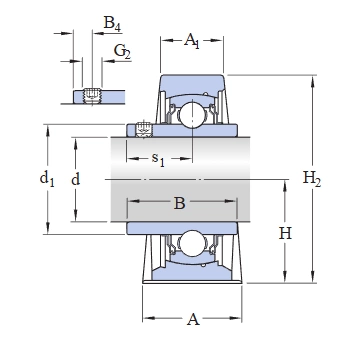

Диаметр заплечика внутреннего кольца
d1 ≈39.7 mm
Ширина верхней части
A1 25 mm
Ширина внутреннего кольца
B 38.1 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 5 mm
Высота до центра сферического посадочного места
H 42.9 mm

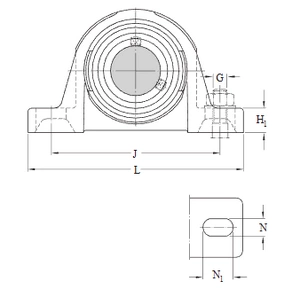

Расстояние между крепёжными болтами
J 117.5 mm
Минимальное расстояние между крепёжными болтами
J min.108 mm
Максимальное расстояние между крепёжными болтами
J max.127 mm
Ширина отверстия для крепёжного болта
N 14 mm
Длина отверстия для крепёжного болта
N1 23.5 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 22.2 mm
Рабочая температура T
max.250 °C
Установочный винт G2
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
Крепёжные болты, рекомендуемый метрический размер G
12 mm
Крепёжные болты, рекомендуемый дюймовый размер G
0.5 in
