Диаметр крепёжного болта
12 mm
Высота до центра (стационарный корпус)
42.9 mm
Общая ширина корпуса
40 mm
Расстояние между центрами отверстий под болты
121 mm
Ширина подшипника, всего
38.1 mm
Тип корпуса
Подушечный блок, нормальное основание
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал корпуса
Композитный материал
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, многоступенчатое
Уплотнение, узел
Контактное, многоступенчатое
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
Без
Номинальная динамическая грузоподъёмность
19.5 kN
Номинальная статическая грузоподъёмность
11.2 kN
Предельная частота вращения
3 800 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
0.477 kg
Соответствие стандарту
ISO
Для конкретного применения
Для сельскохозяйственной техники
Диаметр отверстия
d 30 mm
Диаметр заплечика внутреннего кольца
d1 ≈39.7 mm
Ширина верхней части
A1 25 mm
Ширина, включая торцевую крышку
A5 22 mm
Ширина внутреннего кольца
B 38.1 mm
Общая ширина подшипника
B1 38.1 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 5 mm
Высота до центра сферического посадочного места
H 42.9 mm

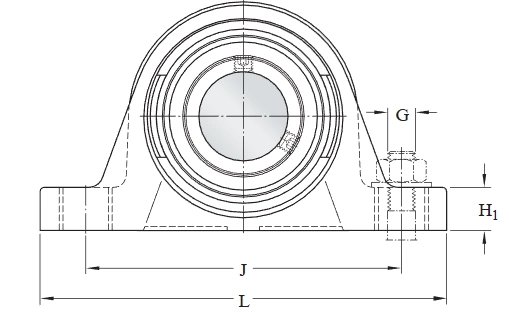

Расстояние между крепёжными болтами
J 121 mm
Максимальное расстояние между крепёжными болтами
J max.128 mm
Минимальное расстояние между крепёжными болтами
J min.114 mm
Диаметр отверстия для крепёжного болта
N 14.5 mm
Длина отверстия для крепёжного болта
N1 21.5 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 22.2 mm
Предел усталостной прочности Pu
0.475 kN
Установочный винт G2
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
12 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.5 in
