Диаметр крепёжного болта
16 mm
Высота до центра (стационарный корпус)
57.2 mm
Общая ширина корпуса
54 mm
Расстояние между центрами отверстий под болты
157 mm
Ширина подшипника, всего
62.7 mm
Тип корпуса
Подушкоблок, обычное основание
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Эксцентриковое стопорное кольцо
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
35.1 kN
Номинальная статическая грузоподъёмность
23.2 kN
Предельная частота вращения
4 000 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
2.78 kg
Соответствие стандарту
ISO

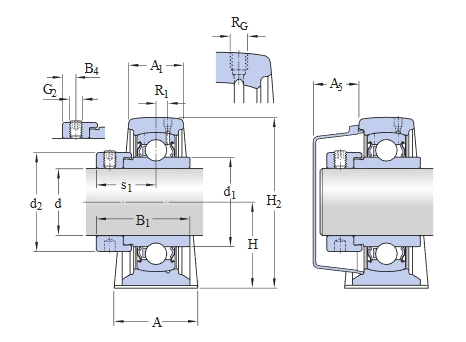

Диаметр отверстия
d 50 mm
Диаметр заплечика внутреннего кольца
d1 ≈62.51 mm
Наружный диаметр фиксирующего кольца
d2 67.2 mm
Ширина верхней части
A1 34 mm
Выступающая часть торцевой крышки
A5 33 mm
Ширина внутреннего кольца
B 49.2 mm
Общая ширина подшипника
B1 62.7 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 6.75 mm
Высота до центра сферического посадочного места
H 57.2 mm
Расстояние между крепёжными болтами
J 157 mm
Максимальное расстояние между крепёжными болтами
J max.165 mm
Минимальное расстояние между крепёжными болтами
J min.149 mm
Диаметр отверстия для крепёжного болта
N 18 mm
Длина отверстия для крепёжного болта
N1 26 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 38.1 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 4 mm
Угловое позиционирование резьбы в корпусе
Rα 45 °

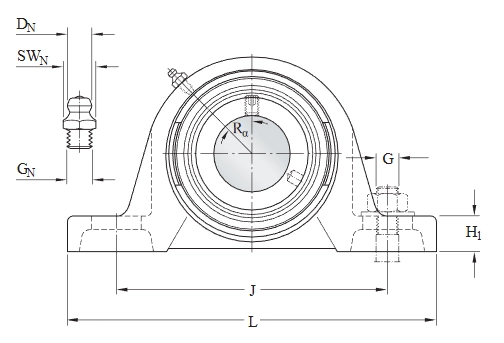

Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 187 mm
Осевое смещение установочных штифтов
J7 19 mm
Рекомендуемый диаметр установочных штифтов
N4 4 mm
Предел усталостной прочности Pu
0.98 kN
Установочный винт G2
M10x1
Размер шестигранного ключа для установочного винта
5 mm
Рекомендуемый момент затяжки установочного винта
16.5 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
16 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.625 in
