SYF20 TF

Стационарный узел
Вес (гр.)
440
Цена (руб.)
6 134
Цена: 6 134 ₽
 Оформить
Основные размеры и рабочие характеристики
Диаметр вала
20 mm
Высота до центра (стационарный корпус)
33.3 mm
Общая ширина корпуса
32 mm
Расстояние между центрами отверстий под болты
50.8 mm
Ширина подшипника, всего
31 mm
Тип корпуса
Подушечный блок, короткое основание
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
С резьбой
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал корпуса
Чугун
Материал, подшипник
Подшипниковая сталь
Покрытие
Без
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Уплотнение, узел
Без
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Пресс-маслёнка
С
Номинальная динамическая грузоподъёмность
12.7 kN
Номинальная статическая грузоподъёмность
6.55 kN
Предельная частота вращения
8 500 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
0.439 kg
Соответствие стандарту
Не стандартизированы
Для конкретного применения
Для погрузочно-разгрузочного оборудования

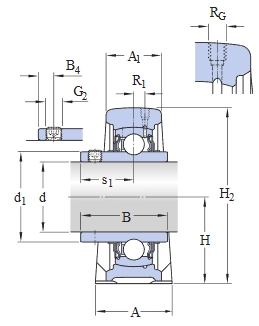

Диаметр отверстия
d 20 mm
Диаметр заплечика внутреннего кольца
d1 ≈28.2 mm
Ширина основания
A 32 mm
Ширина верхней части
A1 21 mm
Ширина внутреннего кольца
B 31 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 4.5 mm
Высота до центра сферического посадочного места
H 33.3 mm
Общая высота
H2 64.5 mm

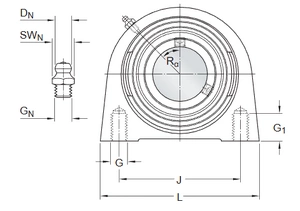

Расстояние между центрами отверстий под болты
J 50.8 mm
Общая длина
L 65 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 18.3 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 2 mm
Угловое позиционирование резьбы в корпусе
Rα 45 °
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Предел усталостной прочности Pu
0.28 kN
Резьба для крепёжных болтов G
M8
Длина резьбы G1
14 mm
Установочный винт G2
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
