Высота до центра (стационарный корпус)
54 mm
Общая ширина корпуса
48 mm
Расстояние между центрами отверстий под болты
95.3 mm
Ширина подшипника, всего
43.7 mm
Тип корпуса
Подушечный блок, короткое основание
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
С резьбой
Приспособление для удержания, внутреннее кольцо
Эксцентриковое стопорное кольцо
Тип отверстия
Цилиндрический
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
33.2 kN
Номинальная статическая грузоподъёмность
21.6 kN
Предельная частота вращения
4 300 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
1.95 kg
Соответствие стандарту
Не стандартизированы
Для конкретного применения
Для погрузочно-разгрузочного оборудования

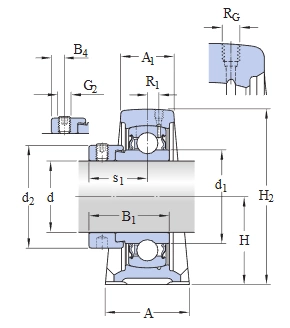

Диаметр отверстия
d 45 mm
Диаметр заплечика внутреннего кольца
d1 ≈56.8 mm
Наружный диаметр фиксирующего кольца
d2 62 mm
Ширина верхней части
A1 32 mm
Общая ширина подшипника
B1 43.7 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 6.75 mm
Высота до центра сферического посадочного места
H 54 mm

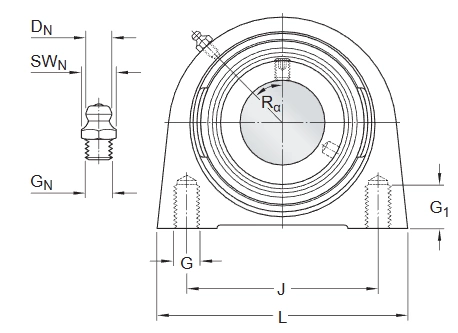

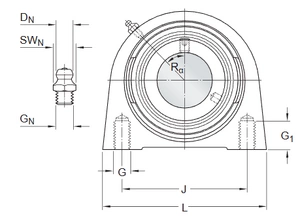

Расстояние между центрами отверстий под болты
J 95.3 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 32.7 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 4 mm
Угловое позиционирование резьбы в корпусе
Rα 45 °
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Предел усталостной прочности Pu
0.915 kN
Резьба для крепёжных болтов G
M12
Установочный винт G2
M10x1
Размер шестигранного ключа для установочного винта
5 mm
Рекомендуемый момент затяжки установочного винта
16.5 N·m
