Диаметр крепёжного болта
14 mm
Высота до центра (стационарный корпус)
49.2 mm
Общая ширина корпуса
49 mm
Расстояние между центрами отверстий под болты
136.5 mm
Ширина подшипника, всего
49.2 mm
Тип корпуса
Подушечный блок, нормальное основание
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
30.7 kN
Номинальная статическая грузоподъёмность
19 kN
Предельная частота вращения
4 800 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
1.83 kg
Соответствие стандарту
JIS
Для конкретного применения
Для погрузочно-разгрузочного оборудования

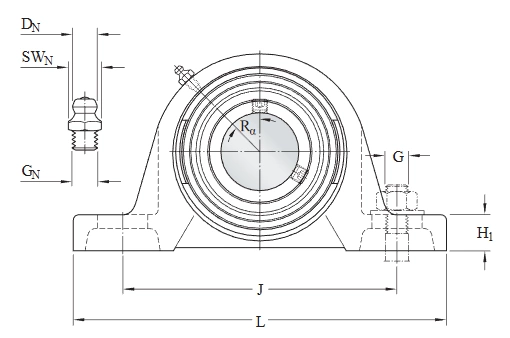

Диаметр отверстия
d 40 mm
Диаметр заплечика внутреннего кольца
d1 ≈51.8 mm
Ширина верхней части
A1 31 mm
Ширина внутреннего кольца
B 49.2 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 8 mm
Высота до центра сферического посадочного места
H 49.2 mm
Расстояние между крепёжными болтами
J 136.5 mm
Максимальное расстояние между крепёжными болтами
J max.145 mm
Минимальное расстояние между крепёжными болтами
J min.128 mm
Диаметр отверстия для крепёжного болта
N 17 mm
Длина отверстия для крепёжного болта
N1 25.5 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 30.2 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 3.5 mm
Угловое позиционирование резьбы в корпусе
Rα 45 °
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 170 mm
Осевое смещение установочных штифтов
J7 17.5 mm
Рекомендуемый диаметр установочных штифтов
N4 4 mm
Предел усталостной прочности Pu
0.8 kN
Установочный винт G2
M8x1
Размер шестигранного ключа для установочного винта
4 mm
Рекомендуемый момент затяжки установочного винта
6.5 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
14 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.5625 in
