Диаметр посадочного места подшипника
160 mm
Ширина посадочного места подшипника
65 mm
Высота до центра (стационарный корпус)
100 mm
Расстояние между центрами отверстий под болты
290 mm
Расстояние между центрами отверстий под болты (осевое направление)
50 mm
Диаметр крепёжного болта
16 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
4
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
13.5 kg
Диаметр посадочного места подшипника
Da 160 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 65 mm
Высота до центра посадочного места подшипника
H1 100 mm
Диаметр отверстия
Db 102.5 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF

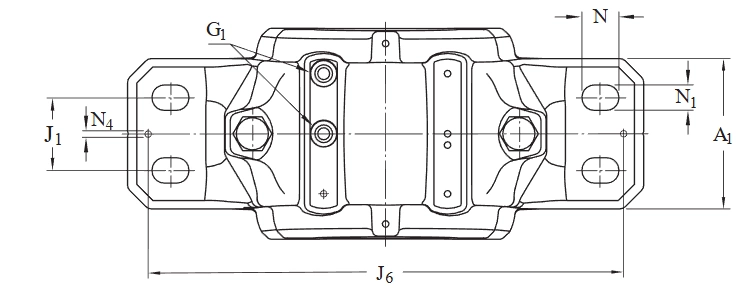

Расстояние между крепёжными болтами
J 290 mm
Осевое расстояние между крепёжными болтами
J1 50 mm
Длина отверстия для крепёжного болта
N 24 mm
Ширина отверстия для крепёжного болта
N1 18 mm

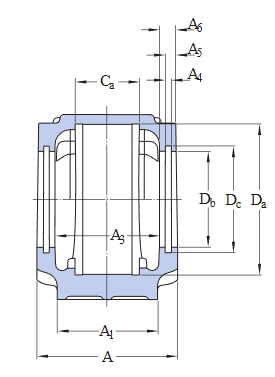

Внутренняя ширина между уплотнительными канавками
A3 113 mm
Ширина уплотнительной канавки
A4 5 mm
Расстояние до заднего торца уплотнительной канавки
A5 9 mm
Ширина диаметра отверстия
A6 13 mm
Диаметр уплотнительной канавки
Dc 111 mm
Расстояние между установочными штифтами
J6 317 mm
Диаметр установочных штифтов
N4 max.8 mm

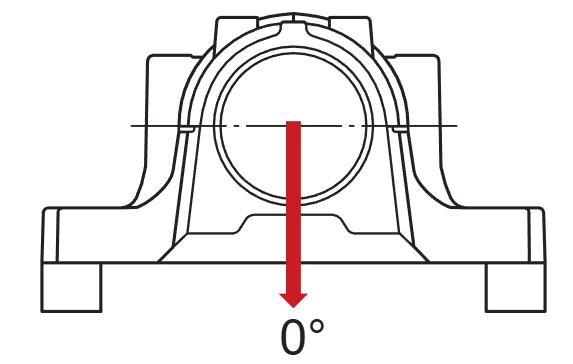

Разрушающая нагрузка при угле нагрузки 0° (если корпус не имеет опоры по всему основанию)
P0° 430 kN

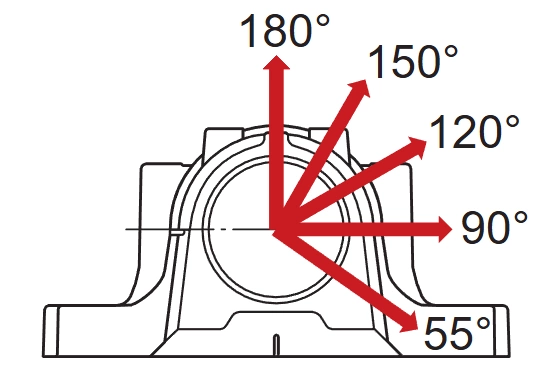

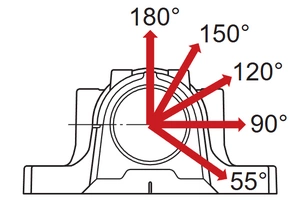

Разрушающая нагрузка при угле нагрузки 55°
P55° 550 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 340 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 250 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 215 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 275 kN
Разрушающая нагрузка, в осевом направлении
Pa 180 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 400 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 230 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 200 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
16 mm
Рекомендуемый момент затяжки крепёжных болтов
200 N·m
Размер болтов крышки
M16x90
Момент затяжки для болтов крышки
150 N·m
Начальное заполнение пластичной смазкой, 20 %
260 g
Начальное заполнение смазкой, 40%
430 g
Пресс-маслёнка
AH 1/8-27 PTF
