Диаметр посадочного места подшипника
300 mm
Ширина посадочного места подшипника
116 mm
Высота до центра (стационарный корпус)
180 mm
Расстояние между центрами отверстий под болты
450 mm
Расстояние между центрами отверстий под болты (осевое направление)
110 mm
Диаметр крепёжного болта
24 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
4
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
76.5 kg
Диаметр посадочного места подшипника
Da 300 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 116 mm

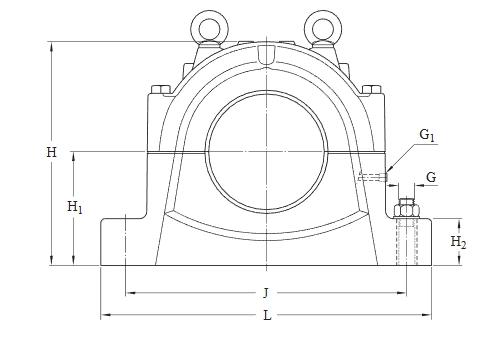

Высота до центра посадочного места подшипника
H1 180 mm
Диаметр отверстия
Db 181.2 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Расстояние между крепёжными болтами
J 450 mm
Осевое расстояние между крепёжными болтами
J1 110 mm
Длина отверстия для крепёжного болта (радиальная)
N 34 mm
Ширина отверстия для крепёжного болта
N1 28 mm
Смещение оси подшипника
s 15 mm
Внутренняя ширина
A3 169 mm
Ширина уплотнительной канавки
A4 11 mm
Ширина стадии лабиринта
A5 5.5 mm
Ширина лабиринта
A6 22 mm
Ширина между уплотнительными канавками
A7 224 mm
Диаметр уплотнительной канавки
Dc 196.4 mm
Диаметр уплотнительной канавки
Dd 205.2 mm

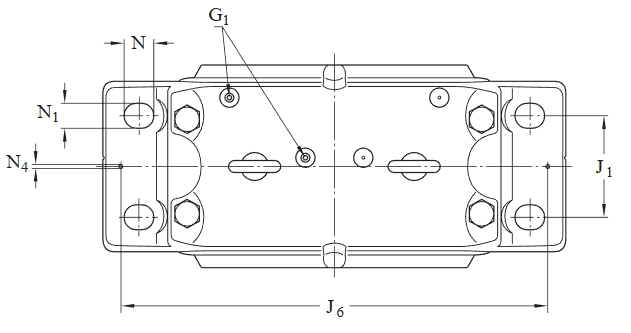

Расстояние между установочными штифтами
J6 490 mm
Диаметр установочных штифтов
N4 20 mm

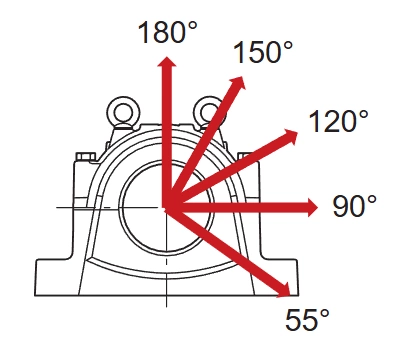

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 1 900 kN
Разрушающая нагрузка при угле нагрузки 55°
P55° 2 400 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 1 150 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 850 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 760 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 950 kN
Разрушающая нагрузка, в осевом направлении
Pa 620 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 1 800 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 1 040 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 900 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
24 mm
Рекомендуемый момент затяжки крепёжных болтов
665 N·m
Размер болтов крышки
M24x140
Момент затяжки для болтов крышки
350 N·m
Начальное заполнение пластичной смазкой, 20 %
0.9 kg
Первоначальное заправка жира — 40%
1.4 kg
Пресс-маслёнка
AH 1/8-27 PTF, M1 G 1/8
