Диаметр посадочного места подшипника
340 mm
Ширина посадочного места подшипника
132 mm
Высота до центра (стационарный корпус)
210 mm
Расстояние между центрами отверстий под болты
510 mm
Расстояние между центрами отверстий под болты (осевое направление)
130 mm
Диаметр крепёжного болта
30 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
4
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
123 kg

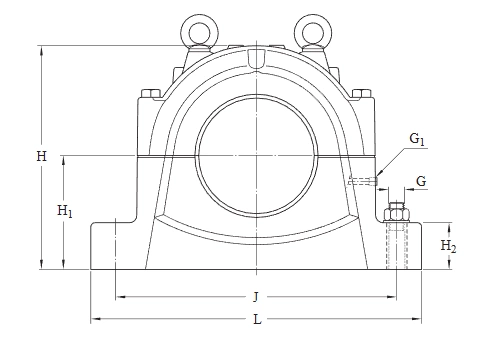

Диаметр посадочного места подшипника
Da 340 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 132 mm
Высота до центра посадочного места подшипника
H1 210 mm
Диаметр отверстия
Db 201.4 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Расстояние между крепёжными болтами
J 510 mm
Осевое расстояние между крепёжными болтами
J1 130 mm
Длина отверстия для крепёжного болта (радиальная)
N 42 mm
Ширина отверстия для крепёжного болта
N1 35 mm
Смещение оси подшипника
s 10 mm
Внутренняя ширина
A3 207 mm
Ширина уплотнительной канавки
A4 11 mm
Ширина стадии лабиринта
A5 5.5 mm
Ширина лабиринта
A6 22 mm
Ширина между уплотнительными канавками
A7 262 mm
Диаметр уплотнительной канавки
Dc 216.4 mm
Диаметр уплотнительной канавки
Dd 225.4 mm
Расстояние между установочными штифтами
J6 560 mm
Диаметр установочных штифтов
N4 20 mm

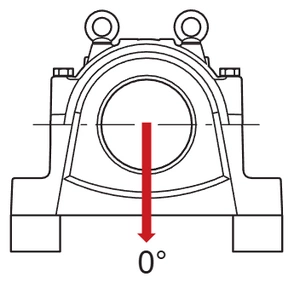

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 2 600 kN

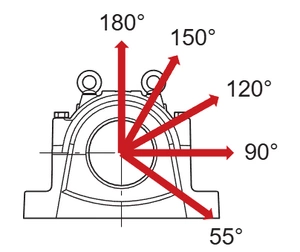

Разрушающая нагрузка при угле нагрузки 55°
P55° 3 200 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 1 600 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 1 100 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 1 000 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 1 300 kN
Разрушающая нагрузка, в осевом направлении
Pa 840 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 1 800 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 1 040 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 900 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
30 mm
Рекомендуемый момент затяжки крепёжных болтов
1 310 N·m
Размер болтов крышки
M24x160
Момент затяжки для болтов крышки
350 N·m
Начальное заполнение пластичной смазкой, 20 %
1.5 kg
Первоначальное заправка жира — 40%
2.3 kg
Пресс-маслёнка
AH 1/8-27 PTF, M1 G 1/8
