Диаметр посадочного места подшипника
72 mm
Ширина посадочного места подшипника
34 mm
Высота до центра (стационарный корпус)
50 mm
Расстояние между центрами отверстий под болты
150 mm
Диаметр крепёжного болта
12 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
2
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
2.24 kg
Диаметр посадочного места подшипника
Da 72 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 34 mm

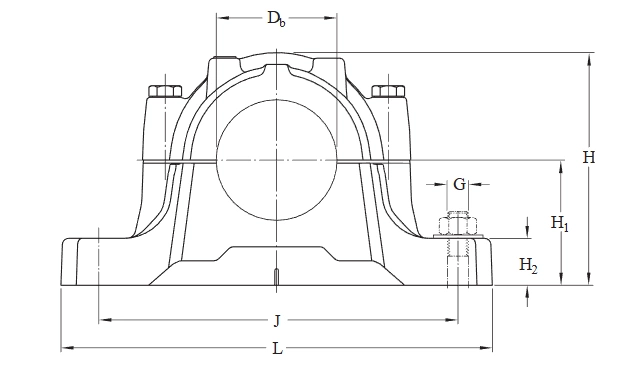

Высота до центра посадочного места подшипника
H1 50 mm
Диаметр отверстия
Db 56.5 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Расстояние между крепёжными болтами
J 150 mm
Длина отверстия для крепёжного болта
N 20 mm
Ширина отверстия для крепёжного болта
N1 15 mm
Внутренняя ширина между уплотнительными канавками
A3 58 mm
Ширина уплотнительной канавки
A4 5 mm
Расстояние до заднего торца уплотнительной канавки
A5 8 mm
Ширина диаметра отверстия
A6 11 mm
Диаметр уплотнительной канавки
Dc 64.5 mm

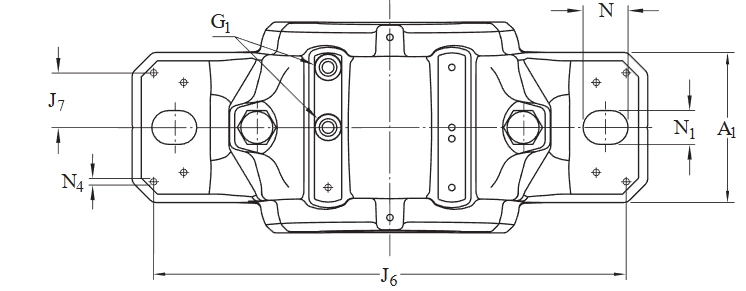

Расстояние между установочными штифтами
J6 172 mm
Осевое смещение установочных штифтов
J7 19 mm
Диаметр установочных штифтов
N4 max.5 mm

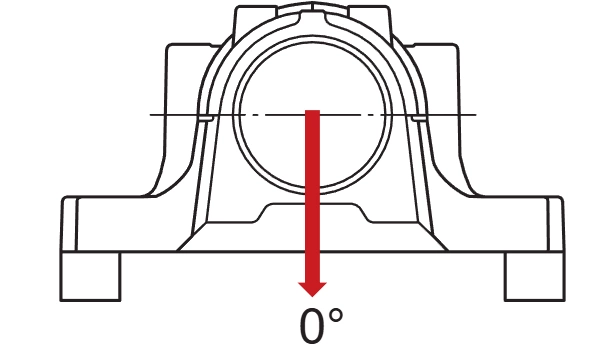

Разрушающая нагрузка при угле нагрузки 0° (если корпус не имеет опоры по всему основанию)
P0° 140 kN

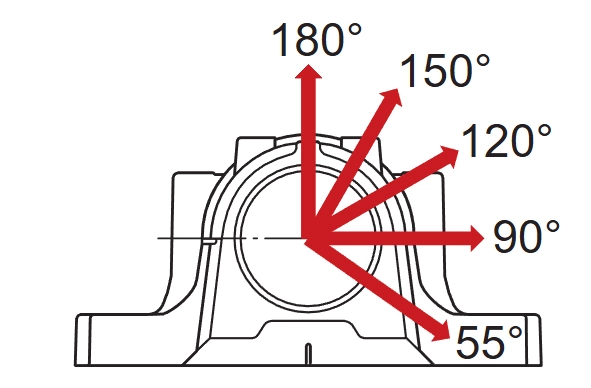

Разрушающая нагрузка при угле нагрузки 55°
P55° 190 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 115 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 85 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 80 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 95 kN
Разрушающая нагрузка, в осевом направлении
Pa 60 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 150 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 85 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 75 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
G 12 mm
Рекомендуемый момент затяжки крепёжных болтов
80 N·m
Размер болтов крышки
M10x50
Момент затяжки для болтов крышки
50 N·m
Начальное заполнение пластичной смазкой, 20 %
30 g
Начальное заполнение смазкой, 40%
50 g
Пресс-маслёнка
AH 1/8-27 PTF
