Диаметр посадочного места подшипника
270 mm
Ширина посадочного места подшипника
106 mm
Высота до центра (стационарный корпус)
160 mm
Расстояние между центрами отверстий под болты
450 mm
Диаметр крепёжного болта
30 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
2
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
51.9 kg

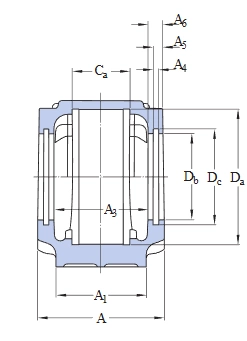

Диаметр посадочного места подшипника
Da 270 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 106 mm

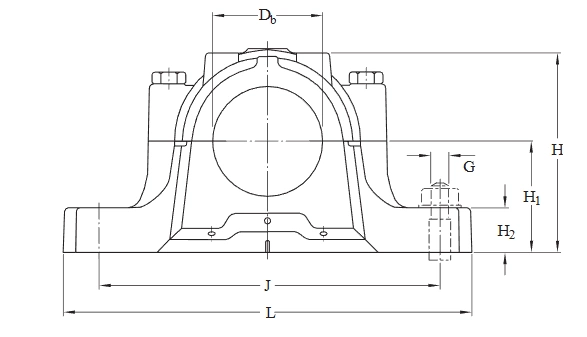

Высота до центра посадочного места подшипника
H1 160 mm
Диаметр отверстия
Db 192.5 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Расстояние между крепёжными болтами
J 450 mm
Длина отверстия для крепёжного болта
N 42 mm
Ширина отверстия для крепёжного болта
N1 35 mm
Внутренняя ширина между уплотнительными канавками
A3 189 mm
Ширина уплотнительной канавки
A4 6 mm
Расстояние до заднего торца уплотнительной канавки
A5 11 mm
Ширина диаметра отверстия
A6 15 mm
Диаметр уплотнительной канавки
Dc 202.5 mm

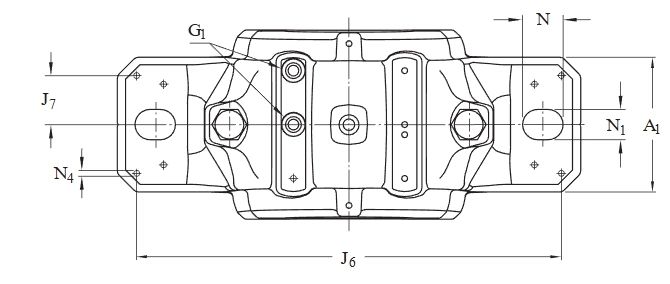

Расстояние между установочными штифтами
J6 486 mm
Осевое смещение установочных штифтов
J7 58 mm
Диаметр установочных штифтов
N4 max.12 mm

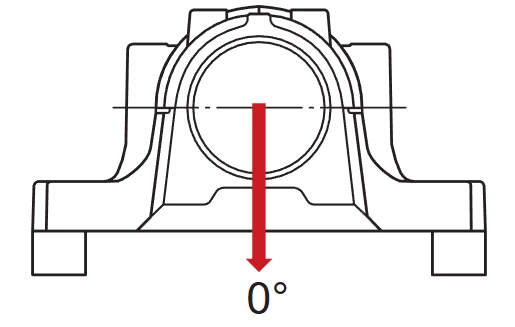

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 1 100 kN

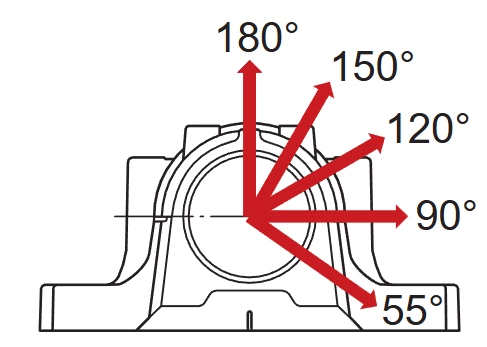

Разрушающая нагрузка при угле нагрузки 55°
P55° 1 200 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 730 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 540 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 480 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 600 kN
Разрушающая нагрузка, в осевом направлении
Pa 390 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 900 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 520 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 450 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
30 mm
Рекомендуемый момент затяжки крепёжных болтов
1 310 N·m
Размер болтов крышки
M24x130
Момент затяжки для болтов крышки
350 N·m
Начальное заполнение пластичной смазкой, 20 %
1 100 g
Первоначальное заправка жира — 40%
1 700 g
Пресс-маслёнка
AH 1/8-27 PTF
