Диаметр посадочного места подшипника
180 mm
Ширина посадочного места подшипника
70 mm
Высота до центра (стационарный корпус)
112 mm
Расстояние между центрами отверстий под болты
320 mm
Диаметр крепёжного болта
24 mm

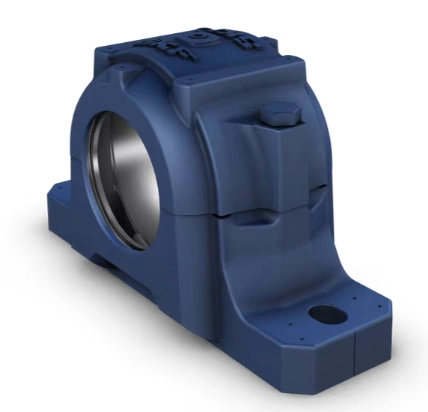

Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
2
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
18.4 kg
Диаметр посадочного места подшипника
Da 180 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 70 mm
Высота до центра посадочного места подшипника
H1 112 mm
Диаметр отверстия
Db 137.5 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Расстояние между крепёжными болтами
J 320 mm
Длина отверстия для крепёжного болта
N 32 mm
Ширина отверстия для крепёжного болта
N1 26 mm
Внутренняя ширина между уплотнительными канавками
A3 131 mm
Ширина уплотнительной канавки
A4 6 mm
Расстояние до заднего торца уплотнительной канавки
A5 10 mm
Ширина диаметра отверстия
A6 14 mm
Диаметр уплотнительной канавки
Dc 147.5 mm

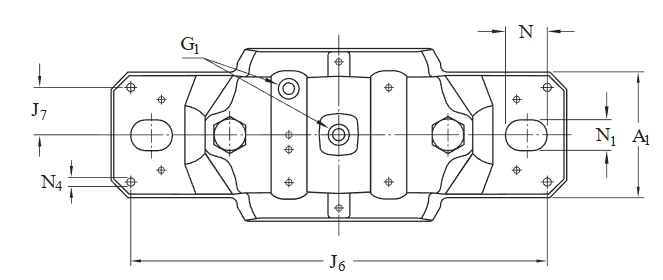

Расстояние между установочными штифтами
J6 348 mm
Осевое смещение установочных штифтов
J7 39 mm
Диаметр установочных штифтов
N4 max.8 mm

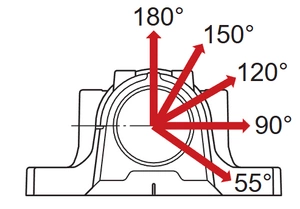

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 470 kN
Разрушающая нагрузка при угле нагрузки 55°
P55° 620 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 370 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 280 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 250 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 310 kN
Разрушающая нагрузка, в осевом направлении
Pa 200 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 620 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 360 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 310 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
24 mm
Рекомендуемый момент затяжки крепёжных болтов
665 N·m
Размер болтов крышки
M20x100
Момент затяжки для болтов крышки
200 N·m
Начальное заполнение пластичной смазкой, 20 %
390 g
Первоначальное заправка жира — 40%
630 g
Пресс-маслёнка
AH 1/8-27 PTF
