Диаметр посадочного места подшипника
140 mm
Ширина посадочного места подшипника
58 mm
Высота до центра (стационарный корпус)
95 mm
Расстояние между центрами отверстий под болты
260 mm
Диаметр крепёжного болта
20 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
2
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
9.56 kg

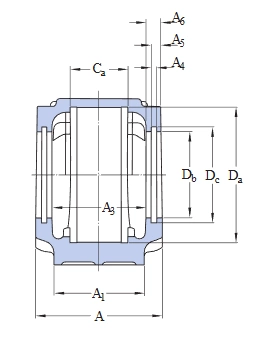

Диаметр посадочного места подшипника
Da 140 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 58 mm

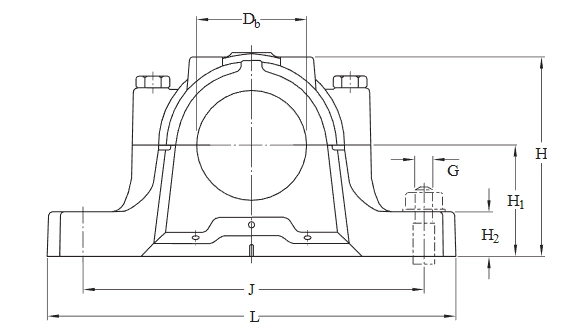

Высота до центра посадочного места подшипника
H1 95 mm
Диаметр отверстия
Db 92.5 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Расстояние между крепёжными болтами
J 260 mm
Длина отверстия для крепёжного болта
N 28 mm
Ширина отверстия для крепёжного болта
N1 22 mm
Внутренняя ширина между уплотнительными канавками
A3 93 mm
Ширина уплотнительной канавки
A4 5 mm
Расстояние до заднего торца уплотнительной канавки
A5 9 mm
Ширина диаметра отверстия
A6 13 mm
Диаметр уплотнительной канавки
Dc 101 mm

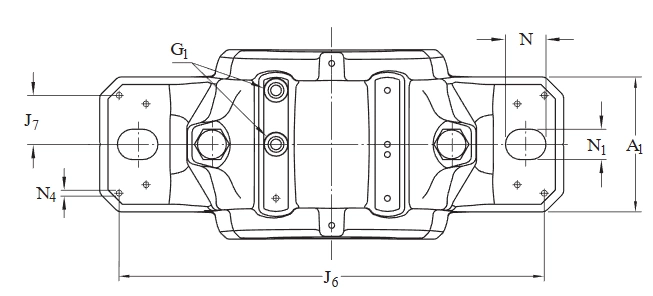

Расстояние между установочными штифтами
J6 288 mm
Осевое смещение установочных штифтов
J7 33 mm
Диаметр установочных штифтов
N4 max.8 mm

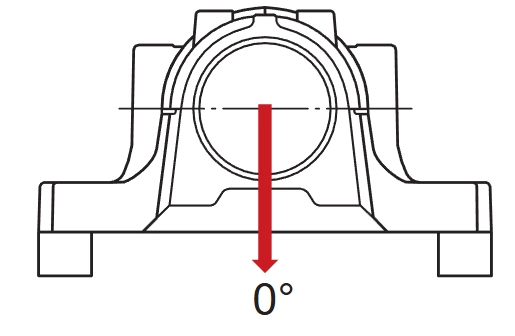

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 350 kN

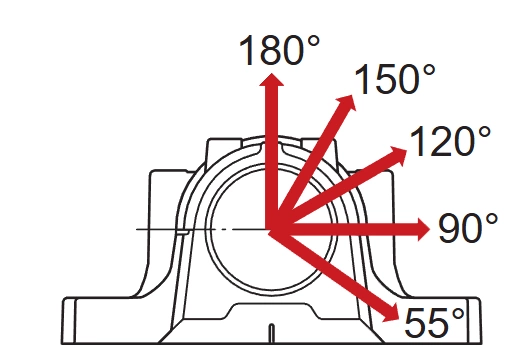

Разрушающая нагрузка при угле нагрузки 55°
P55° 430 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 260 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 190 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 175 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 215 kN
Разрушающая нагрузка, в осевом направлении
Pa 140 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 220 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 125 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 110 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
20 mm
Рекомендуемый момент затяжки крепёжных болтов
385 N·m
Размер болтов крышки
M12x70
Момент затяжки для болтов крышки
80 N·m
Начальное заполнение пластичной смазкой, 20 %
170 g
Первоначальное заправка жира — 40%
280 g
Пресс-маслёнка
AH 1/8-27 PTF
