Диаметр посадочного места подшипника
200 mm
Ширина посадочного места подшипника
80 mm
Высота до центра (стационарный корпус)
125 mm
Расстояние между центрами отверстий под болты
350 mm
Диаметр крепёжного болта
24 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
2
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
22.5 kg

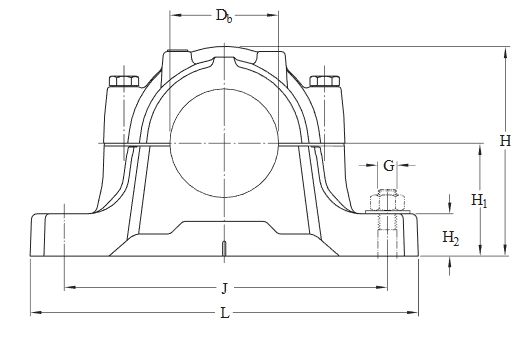

Диаметр посадочного места подшипника
Da 200 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 80 mm
Высота до центра посадочного места подшипника
H1 125 mm
Диаметр отверстия
Db 147.5 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Расстояние между крепёжными болтами
J 350 mm
Длина отверстия для крепёжного болта
N 32 mm
Ширина отверстия для крепёжного болта
N1 26 mm
Внутренняя ширина между уплотнительными канавками
A3 143 mm
Ширина уплотнительной канавки
A4 6 mm
Расстояние до заднего торца уплотнительной канавки
A5 10 mm
Ширина диаметра отверстия
A6 14 mm
Диаметр уплотнительной канавки
Dc 157.5 mm
Расстояние между установочными штифтами
J6 378 mm
Осевое смещение установочных штифтов
J7 44 mm
Диаметр установочных штифтов
N4 max.8 mm

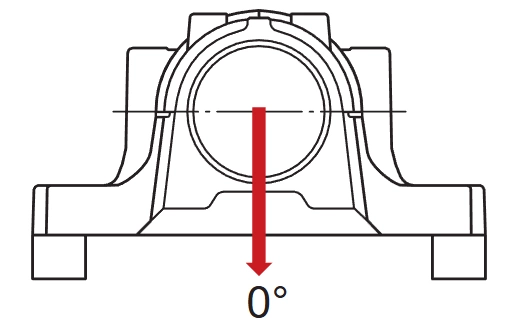

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 600 kN
Разрушающая нагрузка при угле нагрузки 55°
P55° 680 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 410 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 310 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 275 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 340 kN
Разрушающая нагрузка, в осевом направлении
Pa 220 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 620 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 360 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 310 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
24 mm
Рекомендуемый момент затяжки крепёжных болтов
665 N·m
Размер болтов крышки
M20x110
Момент затяжки для болтов крышки
200 N·m
Начальное заполнение пластичной смазкой, 20 %
530 g
Первоначальное заправка жира — 40%
850 g
Пресс-маслёнка
AH 1/8-27 PTF
