Главная Каталог продукции Подшипники Сферические роликоподшипники Сферический роликоподшипник 22309 EK

22309 EK

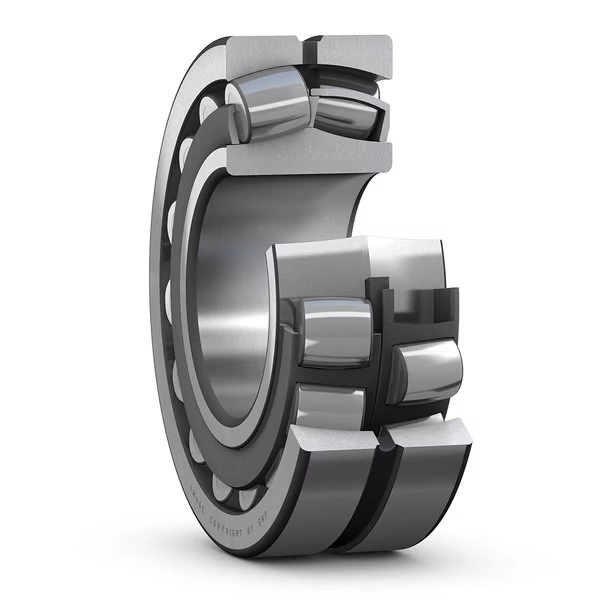

Сферический роликоподшипник

Внутренний диаметр (мм)

Ширина (мм)

Наружный диаметр (мм)

100

Вес (гр.)

1 350

Цена (руб.)

18 419

Цена: 18 419 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр отверстия

45 mm

Наружный диаметр

100 mm

Ширина

36 mm

Количество рядов

Приспособление для фиксации, наружное кольцо подшипника

Без

Тип отверстия

Конусность 1:12

Сепаратор

Листовой металл

Радиальный внутренний зазор

Класс допуска для размеров

Нормальный

Класс допуска биения

Уплотнение

Без

Смазочный материал

Нет

Возможность повторного смазывания

Ориентировочный углеродный след нового продукта

4.9 kg CO2e

Номинальная динамическая грузоподъёмность

190 kN

Номинальная статическая грузоподъёмность

183 kN

Номинальная частота вращения

5 300 r/min

Предельная частота вращения

7 000 r/min

Класс SKF

SKF Explorer

Масса нетто изделия

1.35 kg

Диаметр отверстия

d 45 mm

Предельные значения отклонения диаметра канала ствола в среднем диапазоне

tΔdmp 0 – 0.025 mm

Пределы отклонения конусообразного склона

tΔSL 0 – 0.025 mm

Наружный диаметр

D 100 mm

Предельные значения отклонения среднего диапазона внешнего диаметра

tΔDmp -0.015 – 0 mm

Ширина

B 36 mm

Пределы отклонения ширины кольца

tΔBs -0.06 – 0 mm

Диаметр заплечья внутреннего кольца

d2 ≈57.6 mm

Диаметр заплечика/выточки в наружном кольце

D1 ≈83.4 mm

Ширина смазочной канавки

b 6 mm

Диаметр смазочного отверстия

K 3 mm

Размер фаски

r1,2 min.1.5 mm

Класс допуска ISO для размеров

Нормальный

Диаметр опоры корпуса

Da max.91 mm

Радиус галтели

ra max.1.5 mm

Предел усталостной прочности Pu

19.3 kN

Предельное значение e

0.37

Расчётный коэффициент Y1

1.8

Расчётный коэффициент Y2

2.7

Расчётный коэффициент Y0

1.8

Диапазон высоты сечения на внутреннем кольце собранного подшипника tKia

5 мкм

Максимальное биение внутренней поверхности кольца относительно отверстия tSd

8 мкм

Диапазон высоты сечения на наружном кольце собранного подшипника tKea

10 мкм

Перпендикулярность внешней поверхности кольца tSD

4,5 мкм

Класс допуска ISO для геометрических допусков

Минимальный первоначальный допуск

45 мкм

Максимальный начальный зазор

60 мкм

Рекомендуемый угол затяжки стопорной гайки α

130 °
