Главная Каталог продукции Подшипники Радиальные шарикоподшипники Подшипник 6309 NR

6309 NR

SKF
Подшипник
6309 NR
Внутренний диаметр (мм)
45
Ширина (мм)
25
Наружный диаметр (мм)
100
Вес (гр.)
838
Цена (руб.)
6 646
Цена: 6 646 ₽
 Оформить
Основные размеры и рабочие характеристики
Диаметр отверстия
45 mm
Наружный диаметр
100 mm
Ширина
25 mm
Пазы для ввода шариков
Без
Количество строк
1
Приспособление для фиксации, наружное кольцо подшипника
Стопорное кольцо (установленное)
Тип отверстия
Цилиндрический
Сепаратор
Листовой металл
Согласованная схема
Нет
Радиальный внутренний зазор
CN
Материал, подшипник
Подшипниковая сталь
Покрытие
Без
Уплотнение
Без
Смазочный материал
Нет
Возможность повторного смазывания
Без
Номинальная динамическая грузоподъёмность
55.3 kN
Номинальная статическая грузоподъёмность
31.5 kN
Номинальная частота вращения
15 000 r/min
Предельная частота вращения
9 500 r/min
Класс SKF
SKF Explorer
Масса нетто изделия
0.838 kg
Диаметр отверстия
d 45 mm
Пределы отклонения среднего диаметра отверстия
tΔdmp -0.01 – 0 mm
Наружный диаметр
D 100 mm
Пределы отклонения среднего наружного диаметра
tΔDmp -0.013 – 0 mm
Ширина
B 25 mm
Пределы отклонения ширины кольца
tΔBs -0.06 – 0 mm
Диаметр заплечика
d1 ≈62.18 mm
Диаметр выточки
D2 ≈86.7 mm
Диаметр канавки под стопорное кольцо
D3 96.8 mm
Наружный диаметр стопорного кольца
D4 106.5 mm
Ширина канавки под стопорное кольцо
b 2.7 mm
Расстояние от торца наружного кольца до канавки под стопорное кольцо
C 3.28 mm
Ширина стопорного кольца
f 2.46 mm
Нижний радиус канавки под стопорное кольцо
r0 max.0.6 mm
Размер фаски
r1,2 min.1.5 mm
Класс точности ISO по размерам
P6 и более жесткий допуск по ширине

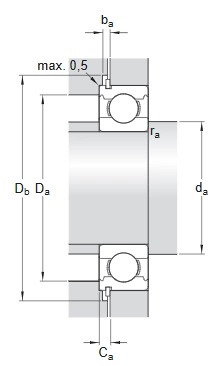

Диаметр опоры на валу
da min.54 mm
Диаметр опоры корпуса
Da max.91 mm
Диаметр выточки для стопорного кольца в корпусе
Db min.108 mm
Ширина выточки для стопорного кольца в корпусе
ba min.3 mm
Расстояние от торца наружного кольца до заднего торца стопорного кольца
Ca max.5.74 mm
Радиус галтели вала или корпуса
ra max.1.5 mm
Предел усталостной прочности Pu
1.34 kN
Коэффициент минимальной нагрузки kr
0.03
Диапазон высоты сечения на внутреннем кольце подшипника в сборе tKia
10 мкм
Расчётный коэффициент f0
13
Диапазон высоты сечения на наружном кольце подшипника в сборе tKea
18 мкм
Класс точности ISO для геометрических допусков
P6
Стопорное кольцо
SP 100
