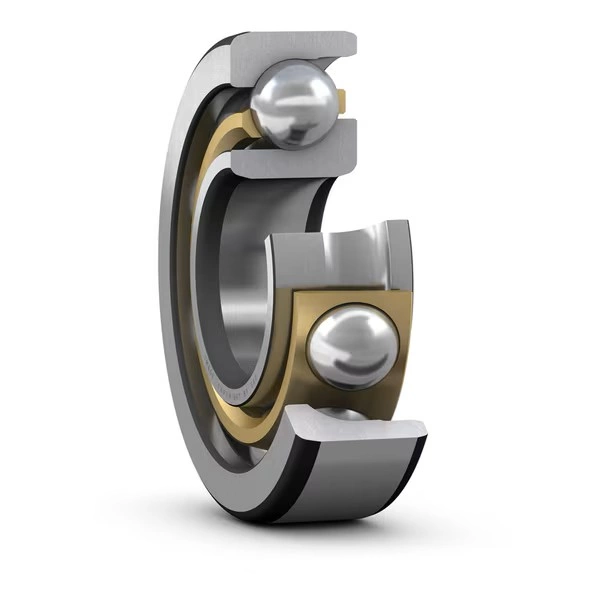

7204 ACCBM

Подшипник

Внутренний диаметр (мм)

Ширина (мм)

Наружный диаметр (мм)

Вес (гр.)

111

Цена (руб.)

10 679

Цена: 10 679 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр отверстия

20 mm

Наружный диаметр

47 mm

Ширина

14 mm

Угол контакта

25 °

Тип контакта

Нормальный контакт (двухточечный)

Количество рядов

Приспособление для фиксации, наружное кольцо подшипника

Нет

Тип кольца

Цельные внутренние и наружные кольца

Сепаратор

Механически обработанная латунь

Согласованная схема

Нет

Подшипник для универсального монтажа

Да

Осевой внутренний зазор

Не применимо

Согласованное состояние (осевой зазор/преднатяг)

Осевой зазор CB

Материал, подшипник

Подшипниковая сталь

Покрытие

Без

Уплотнение

Без

Смазочный материал

Нет

Возможность повторного смазывания

Без

Индикативный углеродный след продукции при производстве

0.4 kg CO2e

Номинальная динамическая грузоподъёмность

16 kN

Номинальная статическая грузоподъёмность

9.3 kN

Номинальная частота вращения

20 000 r/min

Предельная частота вращения

30 000 r/min

Класс SKF

SKF Explorer

Масса нетто изделия

0.111 kg

Диаметр отверстия

d 20 mm

Наружный диаметр

D 47 mm

Ширина

B 14 mm

Диаметр заплечика внутреннего кольца (большой торец)

d1 ≈30.85 mm

Диаметр заплечика внутреннего кольца (малый торец)

d2 ≈25.87 mm

Диаметр заплечика наружного кольца (большой торец)

D1 ≈36.66 mm

Расстояние от торца до точки давления

a 14 mm

Размер фаски

r1,2 min.1 mm

Размер фаски

r3,4 min.0.6 mm

Диаметр опоры на валу

da min.25.6 mm

Диаметр опоры в корпусе

Da max.41.4 mm

Диаметр опоры корпуса

Db max.42.8 mm

Радиус галтели

ra max.1 mm

Радиус галтели

rb max.0.6 mm

Предел усталостной прочности Pu

0.39 kN

Коэффициент минимальной осевой нагрузки A

4.61E-4

Минимальный коэффициент радиальной нагрузки kr

0.095

Предельное значение e

0.68

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») X

0.41

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») Y0

0.38

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») Y2

0.87

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) X

0.67

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y0

0.76

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y1

0.92

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y2

1.41
