Главная Каталог продукции Подшипники Радиально-упорные шарикоподшипники Подшипник 7409 BGM

7409 BGM

Подшипник

Внутренний диаметр (мм)

Ширина (мм)

Наружный диаметр (мм)

120

Вес (гр.)

1 729

Цена (руб.)

48 036

Цена: 48 036 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр отверстия

45 mm

Наружный диаметр

120 mm

Ширина

29 mm

Угол контакта

40 °

Тип контакта

Нормальный контакт (двухточечный)

Количество рядов

Приспособление для фиксации, наружное кольцо подшипника

Нет

Тип кольца

Цельные внутренние и наружные кольца

Сепаратор

Механически обработанная латунь

Согласованная схема

Нет

Подшипник для универсального монтажа

Да

Осевой внутренний зазор

Не применимо

Допуск

Класс P6 (P6)

Материал, подшипник

Подшипниковая сталь

Покрытие

Без

Уплотнение

Без

Смазочный материал

Нет

Возможность повторного смазывания

Без

Индикативный углеродный след продукции при производстве

6.22 kg CO2e

Номинальная динамическая грузоподъёмность

85.2 kN

Номинальная статическая грузоподъёмность

55 kN

Номинальная частота вращения

7 500 r/min

Предельная частота вращения

7 500 r/min

Масса нетто изделия

1.73 kg

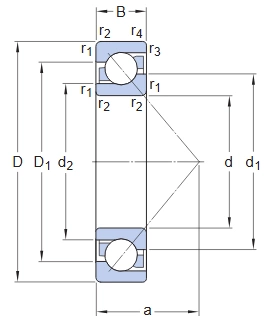

Диаметр отверстия

d 45 mm

Наружный диаметр

D 120 mm

Ширина

B 29 mm

Диаметр заплечика внутреннего кольца (большой торец)

d1 ≈74.9 mm

Диаметр заплечика внутреннего кольца (малый торец)

d2 ≈60.9 mm

Диаметр заплечика наружного кольца (большой торец)

D1 ≈91.8 mm

Расстояние от торца до точки давления

a 49.3 mm

Размер фаски

r1,2 min.2 mm

Размер фаски

r3,4 min.2 mm

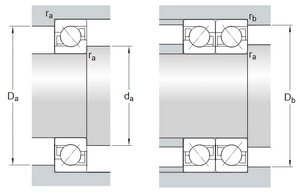

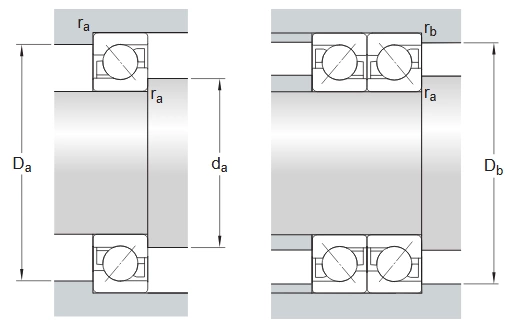

Диаметр опоры на валу

da min.55 mm

Диаметр опоры в корпусе

Da max.110 mm

Диаметр опоры корпуса

Db max.107.7 mm

Радиус галтели

ra max.2 mm

Радиус галтели

rb max.2 mm

Предел усталостной прочности Pu

2.36 kN

Коэффициент минимальной осевой нагрузки A

0.0585

Минимальный коэффициент радиальной нагрузки kr

0.1

Предельное значение e

1.14

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») X

0.35

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») Y0

0.26

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») Y2

0.57

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) X

0.57

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y0

0.52

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y1

0.55

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y2

0.93
