Главная Каталог продукции Подшипники Радиально-упорные шарикоподшипники Подшипник 7324 BCBM

7324 BCBM

Подшипник

Внутренний диаметр (мм)

120

Ширина (мм)

Наружный диаметр (мм)

260

Вес (гр.)

13 833

Цена (руб.)

201 033

Цена: 201 033 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр отверстия

120 mm

Наружный диаметр

260 mm

Ширина

55 mm

Угол контакта

40 °

Тип контакта

Нормальный контакт (двухточечный)

Количество рядов

Приспособление для фиксации, наружное кольцо подшипника

Нет

Тип кольца

Цельные внутренние и наружные кольца

Сепаратор

Механически обработанная латунь

Согласованная схема

Нет

Подшипник для универсального монтажа

Да

Осевой внутренний зазор

Не применимо

Согласованное состояние (осевой зазор/преднатяг)

Осевой зазор CB

Допуск

Класс P6 (P6)

Материал, подшипник

Подшипниковая сталь

Покрытие

Без

Уплотнение

Без

Смазочный материал

Нет

Возможность повторного смазывания

Без

Индикативный углеродный след продукции при производстве

48.6 kg CO2e

Номинальная динамическая грузоподъёмность

238 kN

Номинальная статическая грузоподъёмность

250 kN

Номинальная частота вращения

3 200 r/min

Предельная частота вращения

3 600 r/min

Масса нетто изделия

13.5 kg

Диаметр отверстия

d 120 mm

Наружный диаметр

D 260 mm

Ширина

B 55 mm

Диаметр заплечика внутреннего кольца (большой торец)

d1 ≈178.4 mm

Диаметр заплечика внутреннего кольца (малый торец)

d2 ≈153.85 mm

Диаметр заплечика наружного кольца (большой торец)

D1 ≈211 mm

Расстояние от торца до точки давления

a 107 mm

Размер фаски

r1,2 min.3 mm

Размер фаски

r3,4 min.1.5 mm

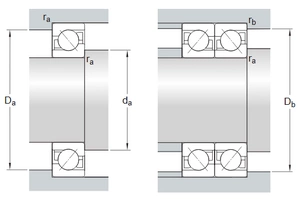

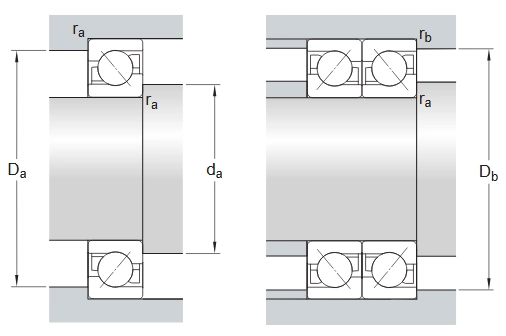

Диаметр опоры на валу

da min.134 mm

Диаметр опоры в корпусе

Da max.246 mm

Диаметр опоры корпуса

Db max.253 mm

Радиус галтели

ra max.2.5 mm

Радиус галтели

rb max.1 mm

Предел усталостной прочности Pu

7.65 kN

Коэффициент минимальной осевой нагрузки A

1.11

Минимальный коэффициент радиальной нагрузки kr

0.09

Предельное значение e

1.14

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») X

0.35

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») Y0

0.26

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») Y2

0.57

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) X

0.57

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y0

0.52

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y1

0.55

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y2

0.93
