QJ315 N2MA

Подшипник

Внутренний диаметр (мм)

Ширина (мм)

Наружный диаметр (мм)

160

Вес (гр.)

3 880

Цена (руб.)

67 743

Цена: 67 743 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр отверстия

75 mm

Наружный диаметр

160 mm

Ширина

37 mm

Угол контакта

35 °

Тип контакта

Четырёхточечный контакт

Количество рядов

Приспособление для фиксации, наружное кольцо подшипника

Фиксирующий паз

Тип кольца

Разъёмное внутреннее кольцо и неразъёмное наружное кольцо

Сепаратор

Механически обработанная латунь

Согласованная схема

Нет

Подшипник для универсального монтажа

Нет

Осевой внутренний зазор

Материал, подшипник

Подшипниковая сталь

Покрытие

Без

Уплотнение

Без

Смазочный материал

Нет

Возможность повторного смазывания

Без

Индикативный углеродный след для нового продукта

13.7 kg CO2e

Номинальная динамическая грузоподъёмность

216 kN

Номинальная статическая грузоподъёмность

200 kN

Предельная частота вращения

7 500 r/min

Класс SKF

SKF Explorer

Масса нетто изделия

3.8 kg

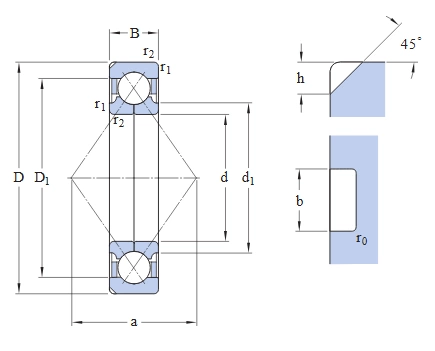

Диаметр отверстия

d 75 mm

Наружный диаметр

D 160 mm

Ширина

B 37 mm

Диаметр заплечика внутреннего кольца

d1 ≈104 mm

Диаметр заплечика наружного кольца/внутренний диаметр свободного кольца

D1 ≈131 mm

Расстояние до точки (точек) давления

a 82 mm

Глубина фиксирующего паза наружного кольца

h 10.1 mm

Ширина фиксирующего паза наружного кольца

b 8.5 mm

Радиус закругления фиксирующего паза

r0 2 mm

Размер фаски внутреннего кольца

r1,2 min.2.1 mm

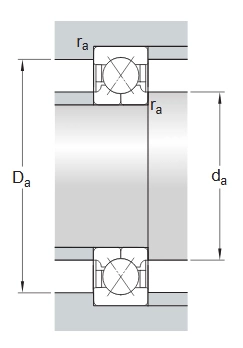

Диаметр опоры на валу

da min.87 mm

Диаметр опоры в корпусе

Da max.148 mm

Радиус галтели

ra max.2 mm

Предел усталостной прочности Pu

7.8 kN

Расчётный коэффициент A

0.12

Предельное значение e

0.95

Расчётный коэффициент X

0.6

Расчётный коэффициент Y0

0.58

Расчётный коэффициент Y1

0.66

Расчётный коэффициент Y2

1.1
