Диаметр крепёжного болта
20 mm
Общая ширина корпуса
68.5 mm
Расстояние между центрами отверстий под болты
187 mm
Ширина подшипника, всего
96 mm
Тип фланцевого корпуса
Квадратный
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
95.6 kN
Номинальная статическая грузоподъёмность
72 kN
Предельная частота вращения
1 600 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
11.3 kg
Соответствие стандарту
JIS
Для конкретного применения
Для погрузочно-разгрузочного оборудования

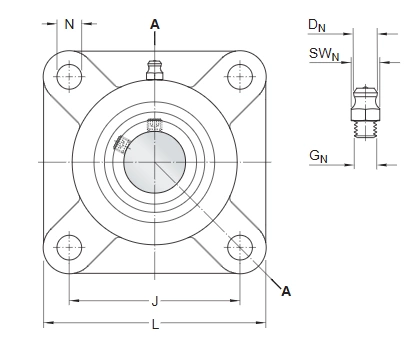

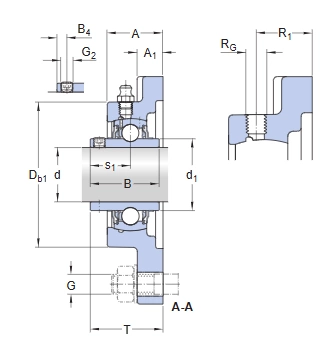

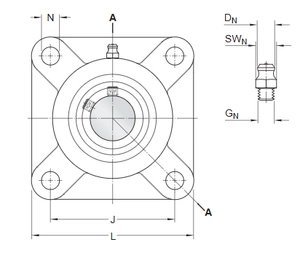

Диаметр отверстия
d 90 mm
Наружный диаметр внутреннего кольца
d1 ≈111.5 mm
Ширина внутреннего кольца
B 96 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 15 mm
Верхний наружный диаметр
Db1 205 mm
Расстояние между центрами отверстий под болты
J 187 mm
Диаметр отверстия для крепёжного болта
N 23 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 56.3 mm
Резьба в корпусе для пресс-маслёнки
RG 1/8-27 NPT
Осевое позиционирование резьбы в корпусе
R1 47 mm
Диаметр сферы головки пресс-маслёнки
DN 6.589 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 11.11 mm
Резьба пресс-маслёнки
GN 1/8-27 NPT
Предел усталостной прочности Pu
2.7 kN
Установочный винт G2
M12x1.5
Размер шестигранного ключа для установочного винта
6.08 mm
Рекомендуемый момент затяжки установочного винта
28.5 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
20 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.75 in
