Диаметр крепёжного болта
10 mm
Общая ширина корпуса
30 mm
Расстояние между центрами отверстий под болты
63.5 mm
Ширина подшипника, всего
31 mm
Тип фланцевого корпуса
Квадратный
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал корпуса
Композитный материал SKF для производственных линий пищевых продуктов
Материал, подшипник
Подшипниковая сталь
Покрытие
Оцинкованный подшипник
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, многоступенчатое
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
Без
Номинальная динамическая грузоподъёмность
12.7 kN
Номинальная статическая грузоподъёмность
6.55 kN
Предельная частота вращения
5 000 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
0.288 kg
Соответствие стандарту
ISO с отклонениями габаритных размеров
Для конкретного применения
Для применения в пищевой промышленности

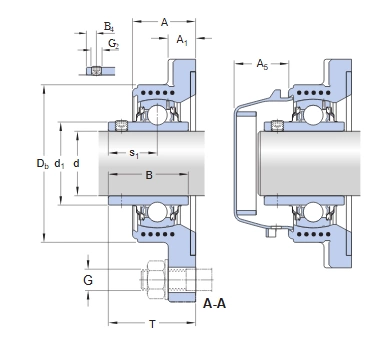

Диаметр отверстия
d 20 mm
Наружный диаметр внутреннего кольца
d1 ≈28.2 mm
Выступающая часть торцевой крышки
A5 26 mm
Ширина внутреннего кольца
B 31 mm
Общая ширина подшипника
B1 31 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 4.5 mm
Верхний наружный диаметр
Db 59 mm

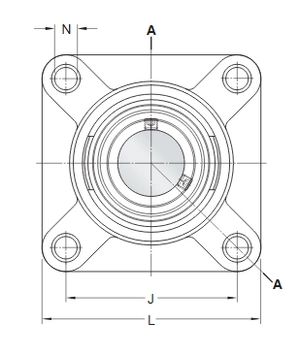

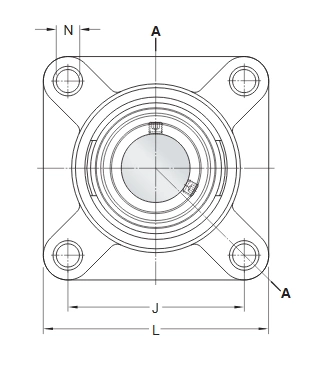

Расстояние между центрами отверстий под болты
J 63.5 mm
Диаметр отверстия для крепёжного болта
N 12.3 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 18.3 mm
Предел усталостной прочности Pu
0.28 kN
Установочный винт G2
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
10 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.375 in
