Диаметр крепёжного болта
14 mm
Общая ширина корпуса
30.5 mm
Расстояние между центрами отверстий под болты
117 mm
Ширина подшипника, всего
28 mm
Соответствующий монтажный инструмент
HN 6
Тип фланцевого корпуса
Овальный
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Закрепительная втулка
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
19.5 kN
Номинальная статическая грузоподъёмность
11.2 kN
Предельная частота вращения
6 300 r/min
Масса нетто изделия
0.842 kg
Закрепительные втулки заказываются отдельно
Соответствие стандарту
JIS
Для конкретного применения
Для погрузочно-разгрузочного оборудования

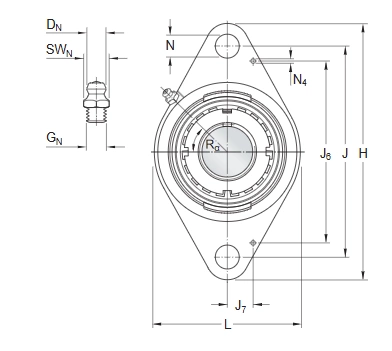

Диаметр отверстия
d 25 mm
Наружный диаметр внутреннего кольца
d1 ≈39.7 mm
Наружный диаметр стопорной гайки
d3 45 mm
Глубина центрирующей выточки
A3 3.2 mm
Ширина внутреннего кольца
B 28 mm
Общая ширина подшипника
B1 28 mm
Верхний наружный диаметр
Db1 77 mm
Наружный диаметр основания
Db2 80 mm
Диаметр центрирующей выточки корпуса
Dc 76.2 mm
Расстояние между центрами отверстий под болты
J 117 mm
Диаметр отверстия для крепёжного болта
N 16 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 22.25 mm
Значение s1 до ввода втулки в отверстие подшипника является приблизительным (втулка и отверстие внутреннего кольца находятся в начальном положении).
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 19 mm
Угловое позиционирование резьбы в корпусе
Rα 45 °
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 99 mm
Осевое смещение установочных штифтов
J7 12.5 mm
Рекомендуемый диаметр установочных штифтов
N4 2 mm
Предел усталостной прочности Pu
0.475 kN
Соответствующий гаечный ключ
HN 6
Рекомендуемый угол затяжки стопорной гайки α
95 °
Рекомендуемый диаметр крепёжных болтов, мм G
14 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.5625 in
