Диаметр крепёжного болта
10 mm
Общая ширина корпуса
31 mm
Расстояние между центрами отверстий под болты
83 mm
Ширина подшипника, всего
28 mm
Соответствующий монтажный инструмент
HN 6
Тип фланцевого корпуса
Квадратный
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Закрепительная втулка
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
19.5 kN
Номинальная статическая грузоподъёмность
11.2 kN
Предельная частота вращения
6 300 r/min
Масса нетто изделия
1.01 kg
Соответствие стандарту
JIS
Для конкретного применения
Для погрузочно-разгрузочного оборудования

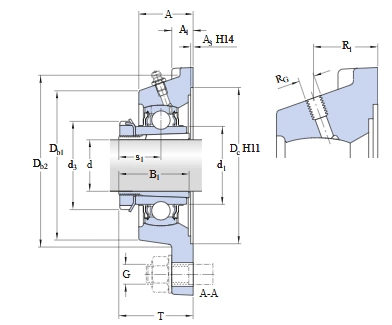

Диаметр отверстия
d 25 mm
Наружный диаметр внутреннего кольца
d1 ≈39.7 mm
Наружный диаметр стопорной гайки
d3 45 mm
Глубина центрирующей выточки
A3 3.2 mm
Верхний наружный диаметр
Db1 76 mm
Наружный диаметр основания
Db2 85 mm
Диаметр центрирующей выточки корпуса
Dc 93.7 mm

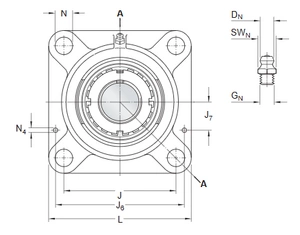

Расстояние между центрами отверстий под болты
J 83 mm
Диаметр отверстия для крепёжного болта
N 12 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 22.25 mm
Значение s1 до ввода втулки в отверстие подшипника является приблизительным (втулка и отверстие внутреннего кольца находятся в начальном положении).
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 19.5 mm
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 96 mm
Осевое смещение установочных штифтов
J7 24.5 mm
Рекомендуемый диаметр установочных штифтов
N4 4 mm
Предел усталостной прочности Pu
0.475 kN
Соответствующий гаечный ключ
HN 6
Рекомендуемый угол затяжки стопорной гайки α
95 °
Рекомендуемый диаметр крепёжных болтов, мм G
10 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.375 in
