Диаметр крепёжного болта
16 mm
Общая ширина корпуса
50 mm
Средний диаметр отверстий под болты для фланцевого корпуса с круглым и треугольным фланцем
170 mm
Ширина подшипника, всего
68.3 mm
Тип фланцевого корпуса
Круглое
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
57.2 kN
Номинальная статическая грузоподъёмность
40 kN
Предельная частота вращения
3 000 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
5.77 kg
Соответствие стандарту
JIS
Для конкретного применения
Для сельскохозяйственной техники

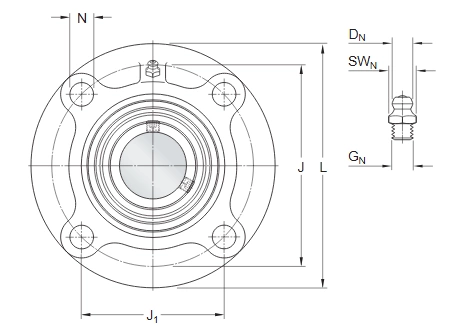

Диаметр отверстия
d 65 mm
Наружный диаметр внутреннего кольца
d1 ≈82.5 mm
Высота до центра сферического посадочного места
A3 14 mm
Ширина внутреннего кольца
B 68.3 mm
Общая ширина подшипника
B1 68.3 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 10 mm
Наружный диаметр
Db 152.1 mm
Центрирующий диаметр
Dc 145 mm
Средний диаметр отверстий под болты
J 170
Расстояние между крепёжными болтами
J1 120.2 mm
Наружный диаметр
L 205 mm
Длина отверстия для крепёжного болта
N 19 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 42.9 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 24.5 mm
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Предел усталостной прочности Pu
1.7 kN
Установочный винт G2
M10x1
Размер шестигранного ключа для установочного винта
5 mm
Рекомендуемый момент затяжки установочного винта
16.5 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
16 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.625 in
