Диаметр крепёжного болта
14 mm
Общая ширина корпуса
39 mm
Расстояние между центрами отверстий под болты
105 mm
Ширина подшипника, всего
49.2 mm
Тип фланцевого корпуса
Квадратный
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, многоступенчатое
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
33.2 kN
Номинальная статическая грузоподъёмность
21.6 kN
Предельная частота вращения
2 400 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
1.98 kg
Соответствие стандарту
ISO
Для конкретного применения
Для погрузочно-разгрузочного оборудования

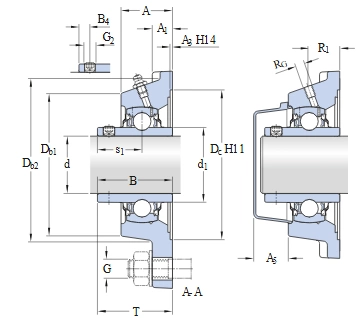

Диаметр отверстия
d 45 mm
Наружный диаметр внутреннего кольца
d1 ≈56.8 mm
Глубина центрирующей выточки
A3 3.2 mm
Выступающая часть торцевой крышки
A5 26.5 mm
Ширина внутреннего кольца
B 49.2 mm
Общая ширина подшипника
B1 49.2 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 8 mm
Верхний наружный диаметр
Db1 102 mm
Наружный диаметр основания
Db2 112 mm
Диаметр центрирующей выточки корпуса
Dc 119.1 mm

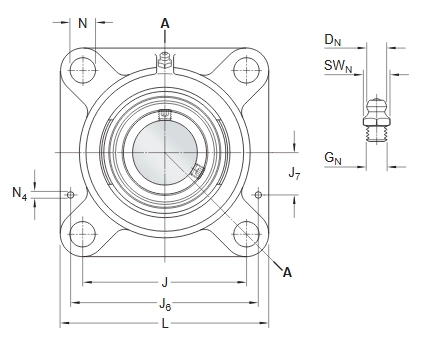

Расстояние между центрами отверстий под болты
J 105 mm
Диаметр отверстия для крепёжного болта
N 16 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 30.2 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 24.5 mm
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 123 mm
Осевое смещение установочных штифтов
J7 33.5 mm
Рекомендуемый диаметр установочных штифтов
N4 4 mm
Предел усталостной прочности Pu
0.915 kN
Установочный винт G2
M8x1
Размер шестигранного ключа для установочного винта
4 mm
Рекомендуемый момент затяжки установочного винта
6.5 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
14 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.5625 in
