Диаметр крепёжного болта
12 mm
Общая ширина корпуса
35 mm
Расстояние между центрами отверстий под болты
130 mm
Ширина подшипника, всего
42.9 mm
Тип фланцевого корпуса
Овальный
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал корпуса
Композитный материал
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, многоступенчатое
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
Без
Номинальная динамическая грузоподъёмность
25.5 kN
Номинальная статическая грузоподъёмность
15.3 kN
Предельная частота вращения
3 200 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
0.627 kg
Соответствие стандарту
ISO
Для конкретного применения
Для погрузочно-разгрузочного оборудования
Диаметр отверстия
d 35 mm
Наружный диаметр внутреннего кольца
d1 ≈46.1 mm
Глубина центрирующей выточки
A3 3.2 mm
Ширина, включая торцевую крышку
A5 24 mm
Ширина внутреннего кольца
B 42.9 mm
Общая ширина подшипника
B1 42.9 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 6 mm
Верхний наружный диаметр
Db 90 mm
Диаметр центрирующей выточки корпуса
Dc 88.9 mm

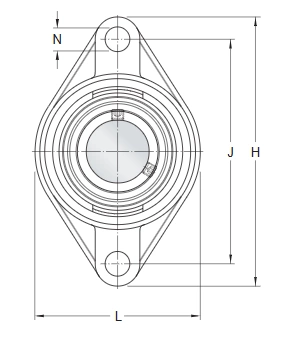

Расстояние между центрами отверстий под болты
J 130 mm
Диаметр отверстия для крепёжного болта
N 14.8 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 25.4 mm
Предел усталостной прочности Pu
0.655 kN
Установочный винт G2
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
12 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.5 in
