FYTB12 TF

Подшипниковый узел
Вес (гр.)
360
Цена (руб.)
4 967
Цена: 4 967 ₽
 Оформить
Основные размеры и рабочие характеристики
Диаметр крепёжного болта
10 mm
Диаметр вала
12 mm
Общая ширина корпуса
26 mm
Общая ширина
32.9 mm
Расстояние между центрами отверстий под болты
76.5 mm
Ширина подшипника, всего
27.4 mm
Тип корпуса
С буртиком
Тип фланцевого корпуса
Овальный
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал корпуса
Чугун
Материал, подшипник
Подшипниковая сталь
Покрытие
Без
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Пресс-маслёнка
С
Номинальная динамическая грузоподъёмность
9.56 kN
Номинальная статическая грузоподъёмность
4.75 kN
Предельная частота вращения
9 500 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
0.357 kg
Соответствие стандарту
ISO
Для конкретного применения
Для погрузочно-разгрузочного оборудования

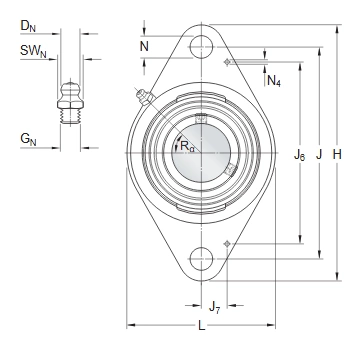

Диаметр отверстия
d 12 mm
Наружный диаметр внутреннего кольца
d1 ≈24.2 mm
Ширина корпуса
A 26 mm
Ширина фланца
A1 11 mm
Глубина центрирующей выточки
A3 3.2 mm
Ширина внутреннего кольца
B 27.4 mm
Общая ширина подшипника
B1 27.4 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 4 mm
Верхний наружный диаметр
Db1 50 mm
Наружный диаметр основания
Db2 57 mm
Диаметр центрирующей выточки корпуса
Dc 50.8 mm
Общая высота
H 98.5 mm
Расстояние между центрами отверстий под болты
J 76.5 mm
Общая длина
L 57 mm
Диаметр отверстия для крепёжного болта
N 11.5 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 15.9 mm
Общая ширина
T 32.9 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 19 mm
Угловое позиционирование резьбы в корпусе
Rα 45 °
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 61.5 mm
Осевое смещение установочных штифтов
J7 11 mm
Рекомендуемый диаметр установочных штифтов
N4 2 mm
Предел усталостной прочности Pu
0.2 kN
Установочный винт G2
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
10 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.375 in
