Диаметр крепёжного болта
14 mm
Общая ширина корпуса
39.5 mm
Средний диаметр отверстий под болты для фланцевого корпуса с круглым и треугольным фланцем
138 mm
Ширина подшипника, всего
51.6 mm
Тип фланцевого корпуса
Круглое
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
35.1 kN
Номинальная статическая грузоподъёмность
23.2 kN
Предельная частота вращения
4 000 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
2.9 kg
Соответствие стандарту
JIS
Для конкретного применения
Для сельскохозяйственной техники
Диаметр отверстия
d 50 mm
Наружный диаметр внутреннего кольца
d1 ≈62.51 mm
Высота до центра сферического посадочного места
A3 12 mm
Ширина внутреннего кольца
B 51.6 mm
Общая ширина подшипника
B1 51.6 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 9 mm
Наружный диаметр
Db 113.1 mm
Центрирующий диаметр
Dc 110 mm

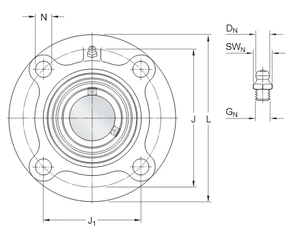

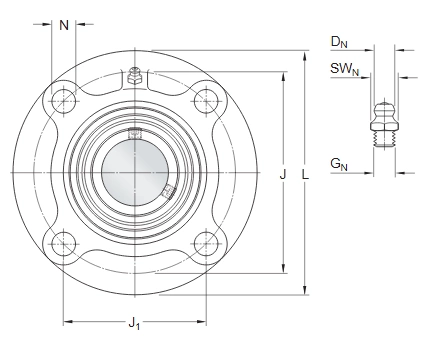

Средний диаметр отверстий под болты
J 138
Расстояние между крепёжными болтами
J1 97.6 mm
Наружный диаметр
L 165 mm
Длина отверстия для крепёжного болта
N 16 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 32.6 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 22 mm
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Предел усталостной прочности Pu
0.98 kN
Размер шестигранного ключа для установочного винта
5 mm
Рекомендуемый момент затяжки установочного винта
16.5 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
14 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.5625 in
