Диаметр крепёжного болта
12 mm
Общая ширина корпуса
33.5 mm
Средний диаметр отверстий под болты для фланцевого корпуса с круглым и треугольным фланцем
110 mm
Ширина подшипника, всего
42.9 mm
Тип фланцевого корпуса
Круглое
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
25.5 kN
Номинальная статическая грузоподъёмность
15.3 kN
Предельная частота вращения
5 300 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
1.55 kg
Соответствие стандарту
JIS
Для конкретного применения
Для сельскохозяйственной техники

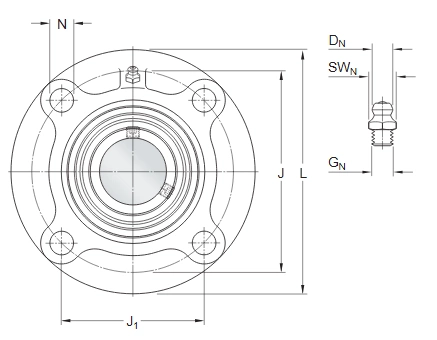

Диаметр отверстия
d 35 mm
Наружный диаметр внутреннего кольца
d1 ≈46.1 mm
Высота до центра сферического посадочного места
A3 8 mm
Ширина внутреннего кольца
B 42.9 mm
Общая ширина подшипника
B1 42.9 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 6 mm
Наружный диаметр
Db 90.1 mm
Центрирующий диаметр
Dc 90 mm
Средний диаметр отверстий под болты
J 110
Расстояние между крепёжными болтами
J1 77.8 mm
Наружный диаметр
L 135 mm
Длина отверстия для крепёжного болта
N 14 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 25.4 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 17 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Предел усталостной прочности Pu
0.655 kN
Установочный винт G2
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
12 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.5 in
