FNL522 A

Фланцевый корпус
Внутренний диаметр (мм)
100
Вес (гр.)
24 720
Цена (руб.)
156 387
Цена: 156 387 ₽
 Оформить
Основные размеры и рабочие характеристики
Диаметр посадочного места подшипника
200 mm
Расстояние между центрами отверстий под болты
219 mm
Диаметр крепёжного болта
20 mm
Тип корпуса
С буртиком
Конфигурация корпуса
Неразъёмный
Схема монтажа
Конец вала
Количество отверстий под болты для крепежа
4
Материал корпуса
Чугун
Тип уплотнения корпуса подшипника
Уплотнение с кромкой
Уплотнение с кромкой
Пластичная смазка
Масса нетто изделия
24.3 kg

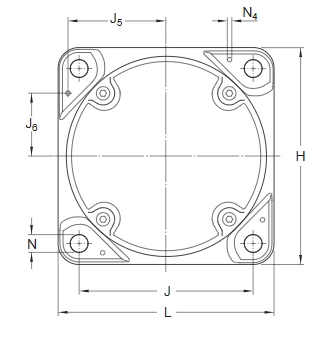

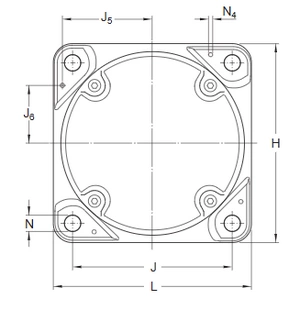

Диаметр посадочного места подшипника
Da 200 mm
Ширина посадочного места подшипника
Ca 63 mm
Высота до центра посадочного места подшипника
H1 135 mm
Дистанционное посадочное место подшипника до опорной поверхности
Ba 30 mm
Посадочное место на расстоянии от внутренней поверхности торцевой крышки
Bb 33 mm
Диаметр вала
da 100 mm
Ширина основания
A 98 mm
Ширина опоры
A1 30 mm
Ширина
AA 140 mm
Наружный диаметр крышки корпуса
D1 244 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Высота
H 270 mm
Длина
L 270 mm
Расстояние между крепёжными болтами
J 219 mm
Диаметр отверстия для крепёжного болта
N 22 mm
Положение установочного штифта
J5 122 mm
Положение установочного штифта
J6 78 mm
Диаметр установочных штифтов
N4 max. 8 mm

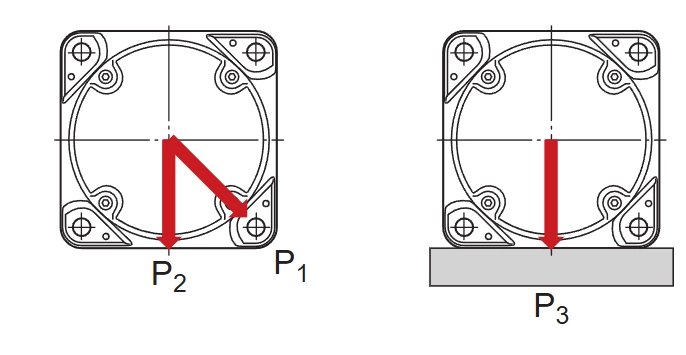

Разрушающая нагрузка
P1 190 kN
Разрушающая нагрузка
P2 200 kN
Разрушающая нагрузка
P3 640 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Размер болта крышки
M10x30
Рекомендуемый момент затяжки болтов крышки
47 N·m
Рекомендуемый диаметр крепёжных болтов G
20 mm
Рекомендуемый момент затяжки крепёжных болтов
385 N·m
Начальное заполнение пластичной смазкой, 20 %
253 g
Начальная заливка смазкой, 40%
433 g
Пресс-маслёнка
AH 1/8-27 PTF
