FNL517 A

Фланцевый корпус

Внутренний диаметр (мм)

Вес (гр.)

12 500

Цена (руб.)

78 222

Цена: 78 222 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр посадочного места подшипника

150 mm

Расстояние между центрами отверстий под болты

170 mm

Диаметр крепёжного болта

16 mm

Тип корпуса

С буртиком

Конфигурация корпуса

Неразъёмный

Схема монтажа

Конец вала

Количество отверстий под болты для крепежа

Материал корпуса

Чугун

Тип уплотнения корпуса подшипника

Уплотнение с кромкой

Приспособления/возможность смазывания корпуса

Масса нетто изделия

12.7 kg

Диаметр посадочного места подшипника

Da 150 mm

Ширина посадочного места подшипника

Ca 46 mm

Высота до центра посадочного места подшипника

H1 105 mm

Дистанционное посадочное место подшипника до опорной поверхности

Ba 31 mm

Посадочное место на расстоянии от внутренней поверхности торцевой крышки

Bb 27 mm

Диаметр вала

da 75 mm

Ширина основания

A 82 mm

Ширина опоры

A1 25 mm

Ширина

AA 117.5 mm

Наружный диаметр крышки корпуса

D1 188 mm

Резьба смазочных отверстий

G1 1/8-27 NPSF

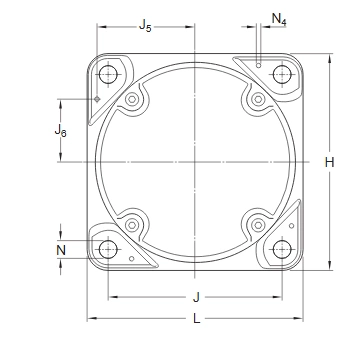

Высота

H 210 mm

Длина

L 210 mm

Расстояние между крепёжными болтами

J 170 mm

Диаметр отверстия для крепёжного болта

N 18 mm

Положение установочного штифта

J5 93 mm

Положение установочного штифта

J6 63 mm

Диаметр установочных штифтов

N4 max. 8 mm

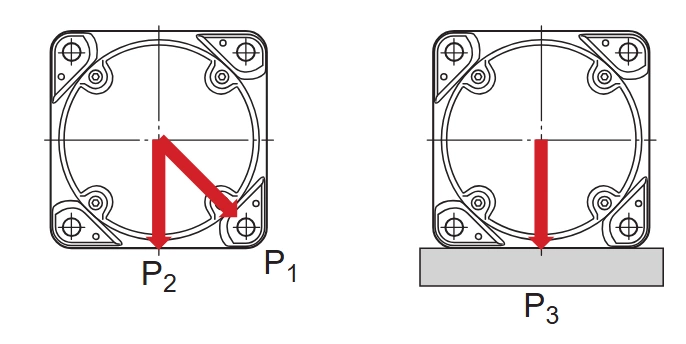

Разрушающая нагрузка

P1 160 kN

Разрушающая нагрузка

P2 155 kN

Разрушающая нагрузка

P3 415 kN

Защита от коррозии

Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2

Размер болта крышки

M8x25

Рекомендуемый момент затяжки болтов крышки

24 N·m

Рекомендуемый диаметр крепёжных болтов G

G 16 mm

Рекомендуемый момент затяжки крепёжных болтов

200 N·m

Начальное заполнение пластичной смазкой, 20 %

130 g

Начальная заливка смазкой, 40%

232 g

Пресс-маслёнка

AH 1/8-27 PTF
