Главная Каталог продукции Подшипники Фланцевые корпуса Фланцевый корпус FY503 M

FY503 M

SKF
Фланцевый корпус
FY503 M
Внутренний диаметр (мм)
40
Вес (гр.)
280
Цена (руб.)
2 386
Цена: 2 386 ₽
 Оформить
Основные размеры и рабочие характеристики
Диаметр сферического посадочного места
40 mm
Общая ширина корпуса
26 mm
Расстояние между центрами отверстий под болты
54 mm
Тип корпуса
С буртиком
Тип фланцевого корпуса
Квадратный
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Материал корпуса
Чугун
Покрытие
Без
Отверстия для повторного смазывания
С
Пресс-маслёнка
С
Масса нетто изделия
0.3 kg

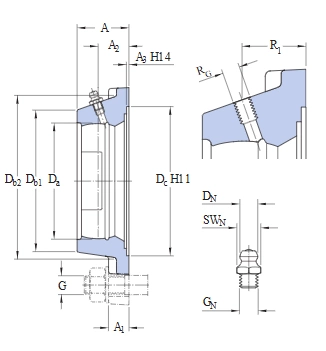

Диаметр сферического посадочного места
Da 40 mm
Верхний наружный диаметр
Db1 50 mm
Наружный диаметр основания
Db2 53 mm
Центрирующий диаметр
Dc 55.6 mm
Общая ширина
A 26 mm
Ширина фланца
A1 11 mm
Осевое положение сферического посадочного места (относительно опорной поверхности)
A2 17 mm
Глубина центрирующей выточки
A3 3.2 mm

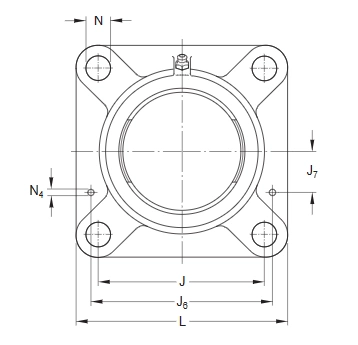

Расстояние между центрами отверстий под болты
J 54 mm
Общая длина
L 76 mm
Диаметр отверстия для крепёжного болта
N 11.5 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 19 mm
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 66 mm
Осевое смещение установочных штифтов
J7 14.5 mm
Рекомендуемый диаметр установочных штифтов
N4 4 mm
Рекомендуемый диаметр крепёжных болтов, мм G
10 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.375 in
