Диаметр посадочного места подшипника
90 mm
Средний диаметр отверстий под болты для фланцевого корпуса с круглым и треугольным фланцем
160 mm
Диаметр крепёжного болта
12 mm
Конфигурация корпуса
Неразъёмный
Количество отверстий под болты для крепежа
3
Тип уплотнения корпуса подшипника
Уплотнение с кромкой
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
3.5 kg
Диаметр посадочного места подшипника
Da 90 mm
Ширина посадочного места подшипника
Ca 25 mm
Высота до центра посадочного места подшипника
H1 60 mm
Дистанционное посадочное место подшипника до опорной поверхности
Ba 22 mm
Посадочное место на расстоянии от внутренней поверхности торцевой крышки
Ba 22 mm
Наружный диаметр крышки корпуса
D1 118 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF

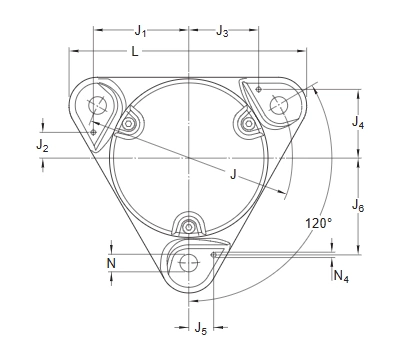

Средний диаметр резьбы крепёжных болтов
J 160 mm
Диаметр отверстия для крепёжного болта
N 14 mm
Положение установочного штифта
J1 71 mm
Положение установочного штифта
J2 20 mm
Положение установочного штифта
J3 53 mm
Положение установочного штифта
J4 52 mm
Положение установочного штифта
J5 18 mm
Положение установочного штифта
J6 72 mm
Диаметр установочных штифтов
N4 max. 6 mm

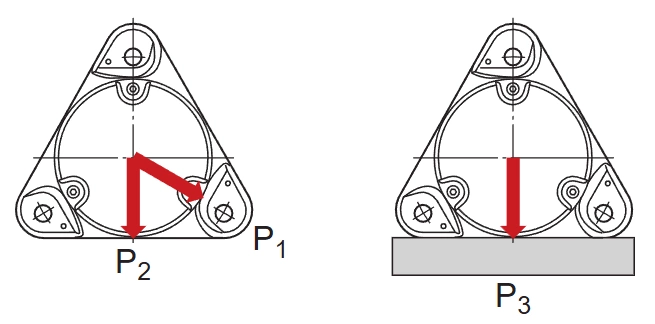

Разрушающая нагрузка
P1 100 kN
Разрушающая нагрузка
P2 65 kN
Разрушающая нагрузка
P3 105 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Размер болта крышки
M6x20
Рекомендуемый момент затяжки болтов крышки
10 N·m
Рекомендуемый диаметр крепёжных болтов G
12 mm
Рекомендуемый момент затяжки крепёжных болтов
80 N·m
Начальное заполнение пластичной смазкой, 20 %
25 g
Начальная заливка смазкой, 40%
43 g
Начальная заливка смазкой, 40%
AH 1/8-27 PTF
