FNL510 B

Фланцевый корпус
Вес (гр.)
3 500
Цена (руб.)
37 866
Цена: 37 866 ₽
 Оформить

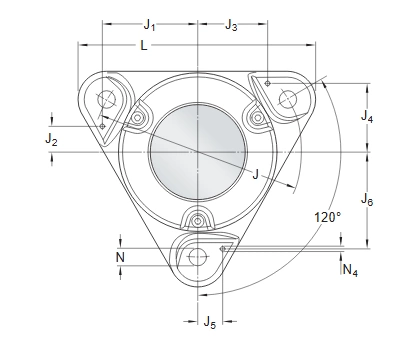

Основные размеры и рабочие характеристики
Диаметр посадочного места подшипника
90 mm
Средний диаметр отверстий под болты для фланцевого корпуса с круглым и треугольным фланцем
160 mm
Диаметр крепёжного болта
12 mm
Тип корпуса
С буртиком
Конфигурация корпуса
Неразъёмный
Схема монтажа
Сквозной вал
Количество отверстий под болты для крепежа
3
Материал корпуса
Чугун
Тип уплотнения корпуса подшипника
Уплотнение с кромкой
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
3.5 kg
Диаметр посадочного места подшипника
Da 90 mm
Ширина посадочного места подшипника
Ca 25 mm
Высота до центра посадочного места подшипника
H1 60 mm
Дистанционное посадочное место подшипника до опорной поверхности
Ba 22 mm
Диаметр вала
da 45 mm
Ширина основания
A 52 mm
Ширина опоры
A1 15 mm
Ширина
AB 75 mm
Наружный диаметр крышки корпуса
D1 118 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Высота
H 160 mm
Длина
L 179 mm
Средний диаметр резьбы крепёжных болтов
J 160 mm
Диаметр отверстия для крепёжного болта
N 14 mm
Положение установочного штифта
J1 71 mm
Положение установочного штифта
J2 20 mm
Положение установочного штифта
J3 53 mm
Положение установочного штифта
J4 52 mm
Положение установочного штифта
J5 18 mm
Положение установочного штифта
J6 72 mm
Диаметр установочных штифтов
N4 max. 6 mm

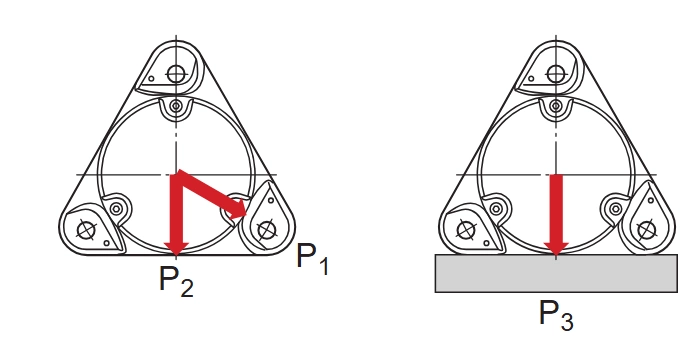

Разрушающая нагрузка
P1 100 kN
Разрушающая нагрузка
P2 65 kN
Разрушающая нагрузка
P3 105 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Размер болта крышки
M6x20
Рекомендуемый момент затяжки болтов крышки
10 N·m
Рекомендуемый диаметр крепёжных болтов G
12 mm
Рекомендуемый момент затяжки крепёжных болтов
80 N·m
Начальное заполнение пластичной смазкой, 20 %
20 g
Начальная заливка смазкой, 40%
34 g
Пресс-маслёнка
AH 1/8-27 PTF
