Главная Каталог продукции Подшипники Фланцевые корпуса Фланцевый корпус FNL508 A

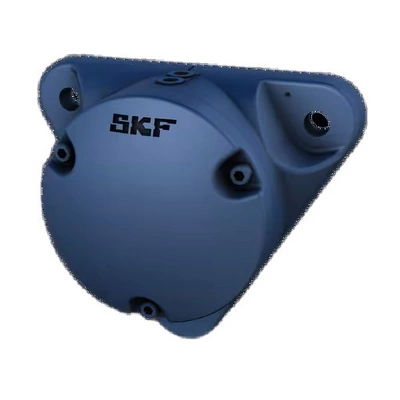

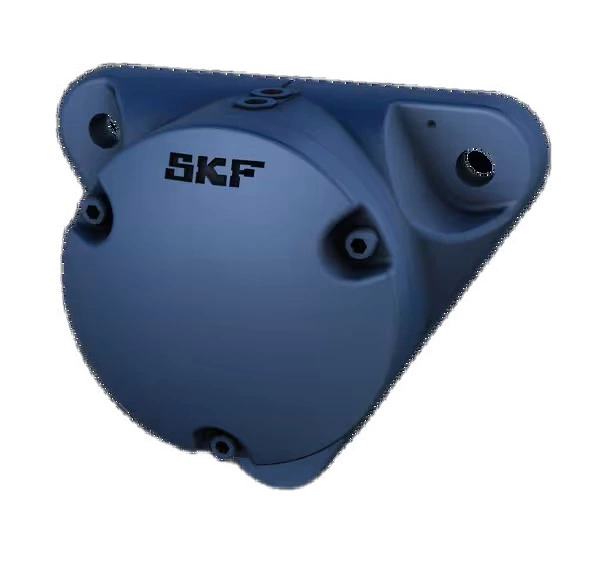

FNL508 A

Фланцевый корпус

Внутренний диаметр (мм)

Вес (гр.)

2 400

Цена (руб.)

32 203

Цена: 32 203 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр посадочного места подшипника

80 mm

Средний диаметр отверстий под болты для фланцевого корпуса с круглым и треугольным фланцем

140 mm

Диаметр крепёжного болта

12 mm

Тип корпуса

С буртиком

Конфигурация корпуса

Неразъёмный

Схема монтажа

Конец вала

Количество отверстий под болты для крепежа

Материал корпуса

Чугун

Тип уплотнения корпуса подшипника

Уплотнение с кромкой

Приспособления/возможность смазывания корпуса

Пластичная смазка

Масса нетто изделия

2.5 kg

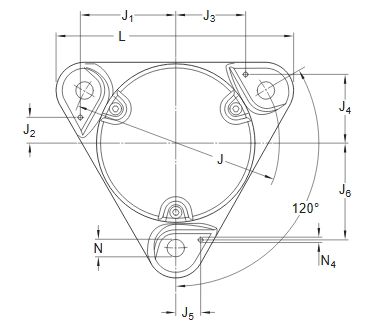

Диаметр посадочного места подшипника

Da 80 mm

Ширина посадочного места подшипника

Ca 25 mm

Высота до центра посадочного места подшипника

H1 54 mm

Дистанционное посадочное место подшипника до опорной поверхности

Ba 17 mm

Посадочное место на расстоянии от внутренней поверхности торцевой крышки

Bb 18 mm

Диаметр вала

da 35 mm

Ширина основания

A 46 mm

Ширина опоры

A1 12 mm

Ширина

AA 67 mm

Наружный диаметр крышки корпуса

D1 105 mm

Резьба смазочных отверстий

G1 1/8-27 NPSF

Высота

H 143 mm

Длина

L 160 mm

Средний диаметр резьбы крепёжных болтов

J 140 mm

Диаметр отверстия для крепёжного болта

N 14 mm
