FNL506 A

Фланцевый корпус
Внутренний диаметр (мм)
25
Вес (гр.)
1 600
Цена (руб.)
29 713
Цена: 29 713
 Оформить
Основные размеры и рабочие характеристики
Диаметр посадочного места подшипника
62 mm
Средний диаметр отверстий под болты для фланцевого корпуса с круглым и треугольным фланцем
116 mm
Диаметр крепёжного болта
10 mm
Тип корпуса
С буртиком
Конфигурация корпуса
Неразъёмный
Схема монтажа
Конец вала
Количество отверстий под болты для крепежа
3
Материал корпуса
Чугун
Тип уплотнения корпуса подшипника
Уплотнение с кромкой
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
1.6 kg
Диаметр посадочного места подшипника
Da 62 mm
Ширина посадочного места подшипника
Ca 22 mm
Высота до центра посадочного места подшипника
H1 44 mm
Дистанционное посадочное место подшипника до опорной поверхности
Ba 16 mm
Посадочное место на расстоянии от внутренней поверхности торцевой крышки
Bb 15 mm
Диаметр вала
da 25 mm
Ширина основания
A 42 mm
Ширина опоры
A1 12 mm
Ширина
AA 60.5 mm
Наружный диаметр крышки корпуса
D1 86 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Высота
H 117 mm

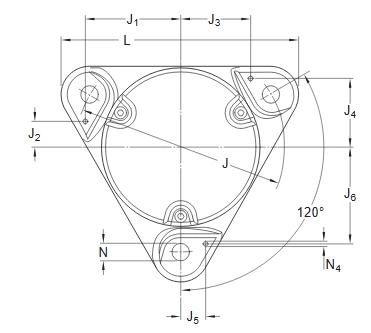

Длина
L 130 mm
Средний диаметр резьбы крепёжных болтов
J 116 mm
Диаметр отверстия для крепёжного болта
N 11.5 mm
Положение установочного штифта
J1 51 mm
Положение установочного штифта
J2 13 mm
Положение установочного штифта
J3 37 mm
Положение установочного штифта
J4 37 mm
Положение установочного штифта
J5 13 mm
Положение установочного штифта
J6 51 mm
Диаметр установочных штифтов
N4 max. 5 mm

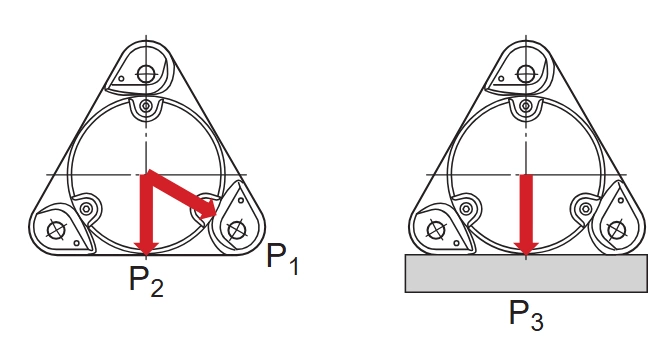

Разрушающая нагрузка
P1 60 kN
Разрушающая нагрузка
P2 45 kN
Разрушающая нагрузка
P3 85 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Размер болта крышки
M5x16
Рекомендуемый момент затяжки болтов крышки
6 N·m
Рекомендуемый диаметр крепёжных болтов G
10 mm
Рекомендуемый момент затяжки крепёжных болтов
50 N·m
Начальное заполнение пластичной смазкой, 20 %
9 g
Начальная заливка смазкой, 40%
16 g
Пресс-маслёнка
AH 1/8-27 PTF
